Топливные трубопроводы — HITACHI ZX185USR

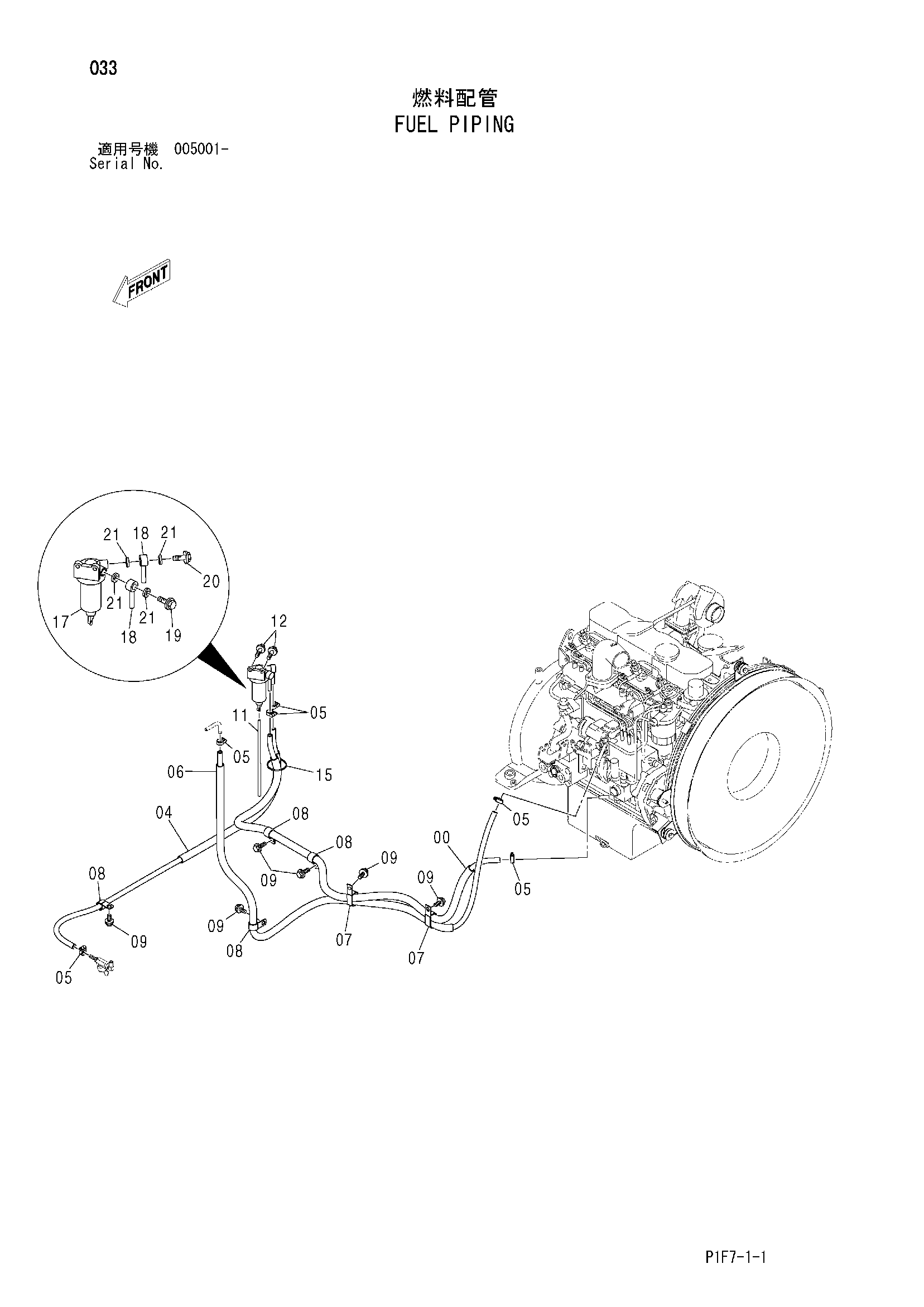

Заводская схема «Топливные трубопроводы» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210505 | Топливный шланг | 1 |
| 04 | 9173537 | Топливный шланг | 1 |
| 05 | 4514700 | Зажим шланг | 6 |
| 06 | 9214673 | Топливный шланг | 1 |
| 07 | 4192034 | Зажим | 2 |
| 08 | 4190277 | Зажим | 4 |
| 09 | J011020 | Болт с шайбой | 6 |
| 09 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 11 | 4454462 | Виниловый шланг | 1 |
| 12 | J010830 | Болт с шайбой | 2 |
| 12 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 17 | 4452913 | Сепаратор | 1 |
| 18 | 4452162 | Трубка топливный | 2 |
| 19 | 4452163 | Болт проушина | 1 |
| 20 | 4452164 | Фильтр гаузе | 1 |
| 21 | 4452165 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
