Рама — HITACHI ZX185USR

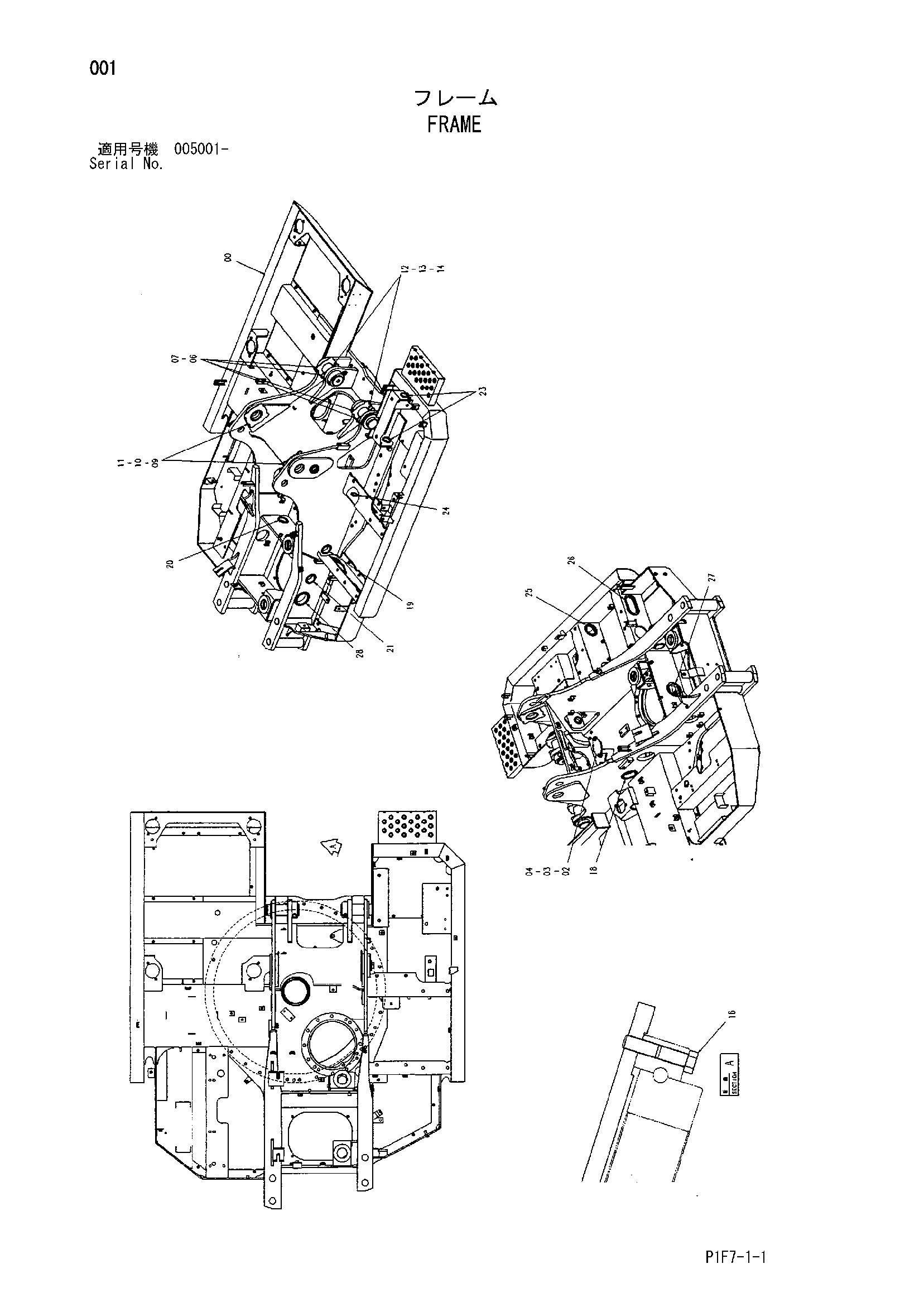

Заводская схема «Рама» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008479 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | 4444286 | Упорная пластина | 4 |
| 07 | 4444287 | Упорная пластина | 4 |
| 09 | 4444284 | Упорная пластина | 2 |
| 10 | 4444285 | Упорная пластина | 2 |
| 11 | 4460370 | Упорная пластина | 1 |
| 12 | 3094647 замена: 3091211 | Палец | 2 |
| 13 | 4435129 | Стопорный палец | 2 |
| 14 | J950016 | Гайка | 4 |
| 16 | J922095 | Болт | 32 |
| 18 | 4191977 | Резиновая втулка | 1 |
| 19 | 4259340 | Резиновая втулка | 1 |
| 20 | 4255530 | Резиновая втулка | 1 |
| 21 | 4315991 | Резиновая втулка | 1 |
| 23 | 4201995 | Резиновая втулка | 2 |
| 24 | 4279257 | Резиновая втулка | 1 |
| 25 | 4338863 | Резиновая втулка | 1 |
| 26 | 4331547 | Резиновая втулка | 1 |
| 27 | 4201986 | Резиновая втулка | 1 |
| 28 | 4196826 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
