Обратные трубопроводы (1) — HITACHI ZX185USR

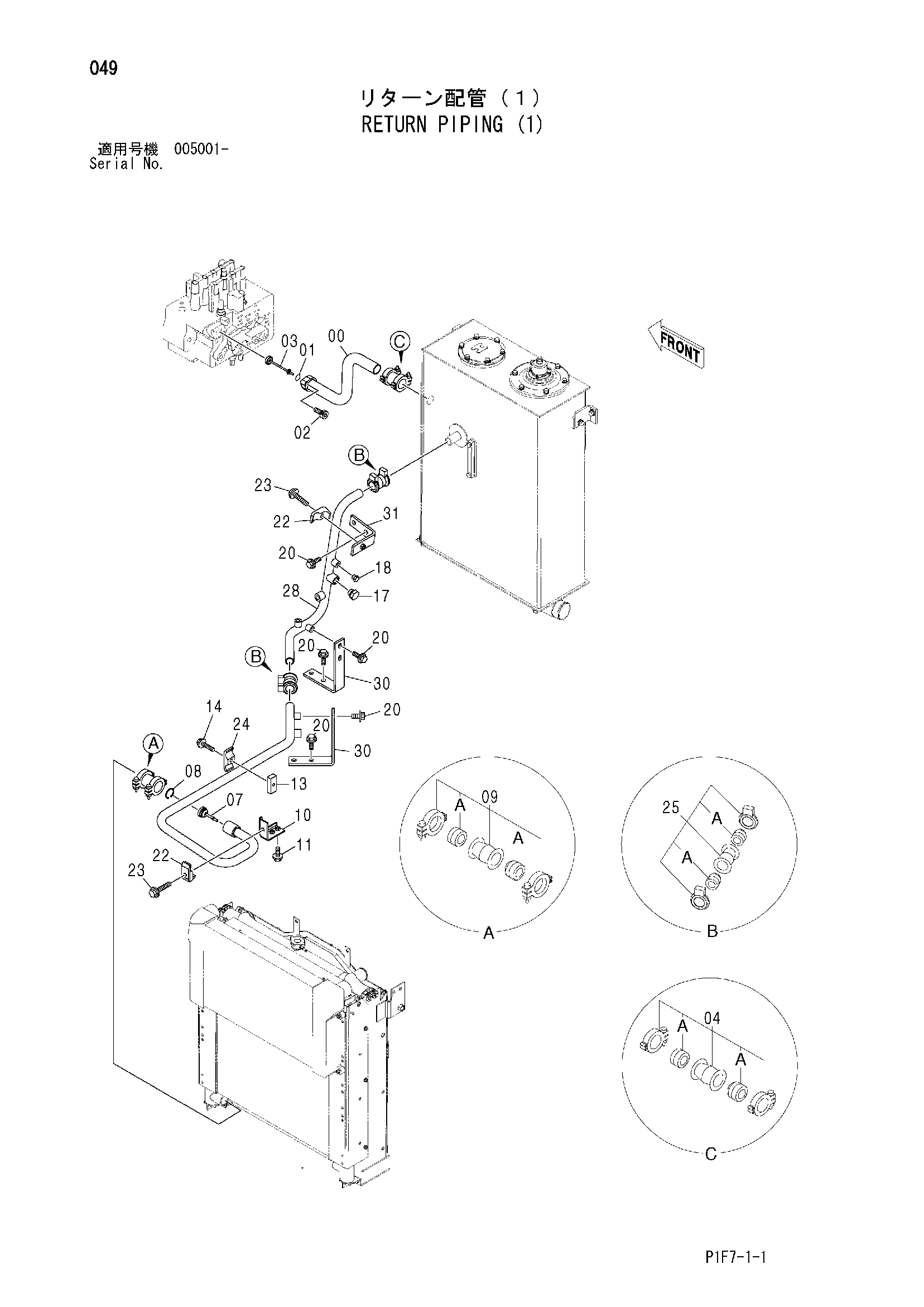

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX185USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086930 | Обратная трубка | 1 |
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 02 | J781040 | Болт с внутренним шестигранником | 2 |
| 03 | 4455119 замена: 4484198 | Клапан | 1 |
| 04 | 4069801 | Муфта | 1 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 07 | 4276584 | Клапан | 1 |
| 08 | 991718 | Стопорное кольцо | 1 |
| 09 | 4067834 | Муфта | 1 |
| 09A | 4196260 | Уплотнение кольцо | 2 |
| 10 | 8087481 | Кронштейн | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 13 | 4369262 | Седло винта | 1 |
| 14 | J011255 | Болт с шайбой | 1 |
| 14 | J271255 замена: J901255 | Болт с шайбой | 1 |
| 17 | A885006 | Пробка | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A885003 | Пробка | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | J031230 | Болт с шайбой | 8 |
| 20 | J281230 замена: J901230 | Болт с шайбой | 8 |
| 22 | 4190127 | Хомут трубки | 2 |
| 23 | J011270 | Болт с шайбой | 2 |
| 23 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 24 | 4189860 | Хомут трубки | 1 |
| 25 | 4071213 | Муфта | 2 |
| 25A | 4196258 | Уплотнение кольцо | 2 |
| 28 | 7041783 | Обратная трубка | 1 |
| 28 | 7042615 | Обратная трубка | 1 |
| 29 | 7041784 | Обратная трубка | 1 |
| 29 | 7042616 | Обратная трубка | 1 |
| 30 | 4476117 | Кронштейн | 2 |
| 31 | 9759021 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX185USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
