Всасывающие трубопроводы — HITACHI ZX180W

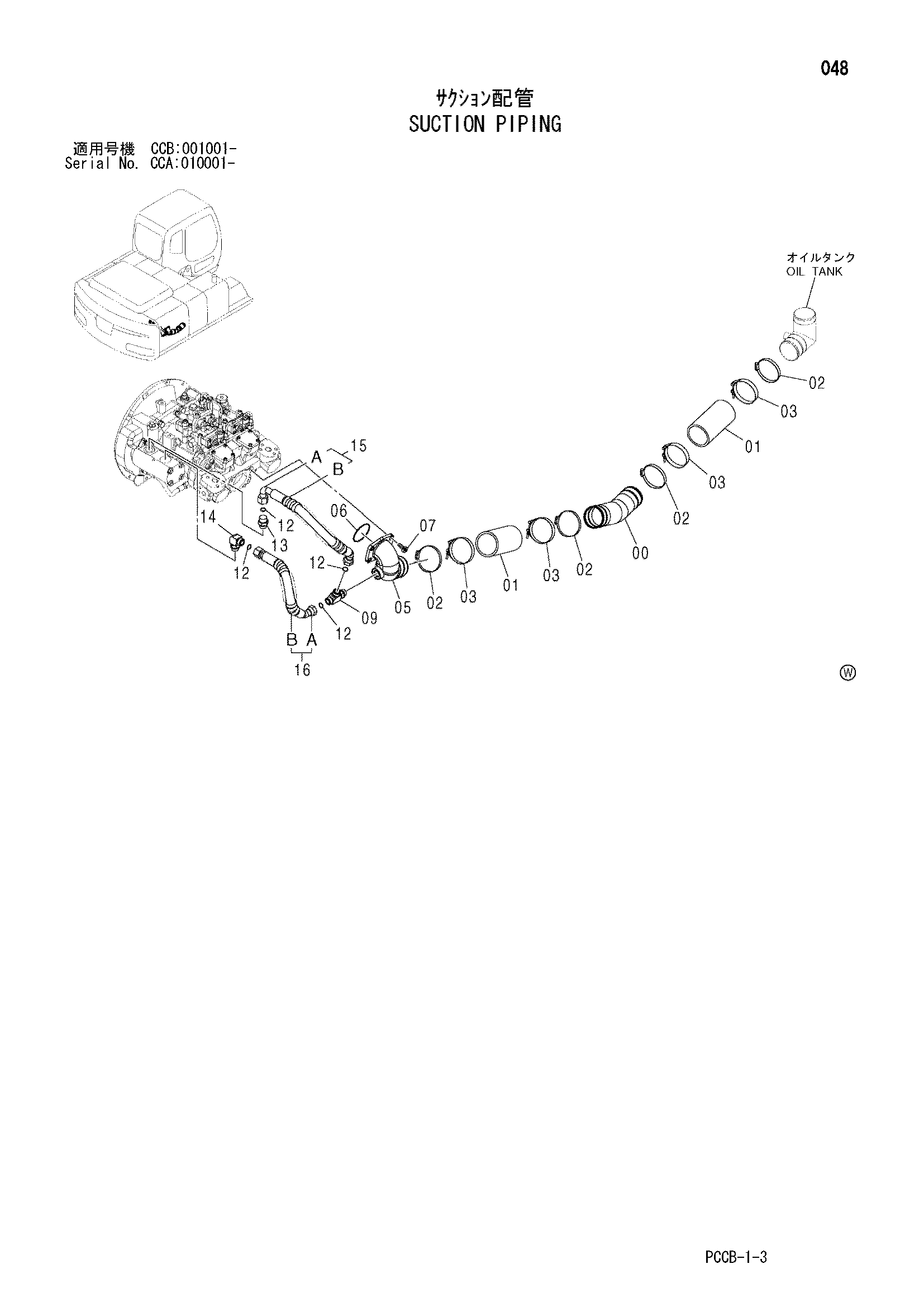

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485068 | Трубка | 1 |
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 4283535 | Хомут шланга | 4 |
| 05 | 2037825 | Коллектор SUC. | 1 |
| 06 | A811085 | Уплотнительное кольцо | 1 |
| 07 | J781230 | Болт с внутренним шестигранником | 4 |
| 09 | A853466 | Тройник | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | A853166 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 9227754 | Шланг в сборе | 1 |
| 15A | 4605450 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 16 | 9227755 | Шланг в сборе | 1 |
| 16A | 4605451 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
