Вспомогательный трубопроводы (2P-BOOM)[EU] — HITACHI ZX180W
Заводская схема «Вспомогательный трубопроводы (2P-BOOM)[EU]» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.

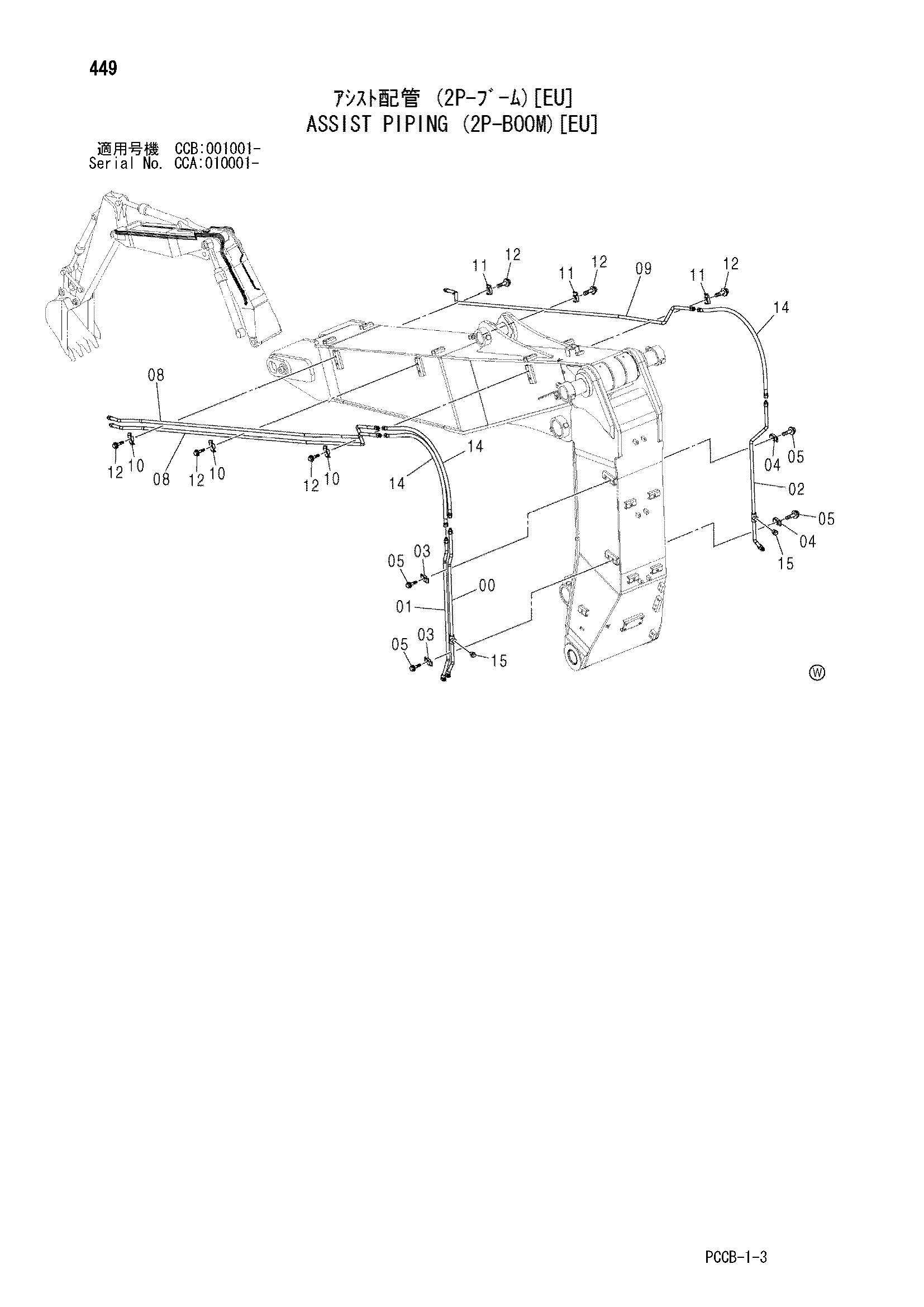

![Схема Вспомогательный трубопроводы (2P-BOOM)[EU] HITACHI ZX180W](/catalog-drawings/4f/4fc25e93-f697-4269-9766-19d9a0566b05.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093172 | Трубка | 1 |
| 01 | 8093173 | Трубка | 1 |
| 02 | 8093174 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | 4190124 | Хомут трубки | 2 |
| 05 | J271250 | Болт с шайбой | 4 |
| 05A | J901250 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 8093175 | Трубка | 2 |
| 09 | 8093176 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 3 |
| 11 | 4190124 | Хомут трубки | 3 |
| 12 | J271250 | Болт с шайбой | 6 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4425782 | Шланг | 3 |
| 15 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
