Гидробак — HITACHI ZX180W

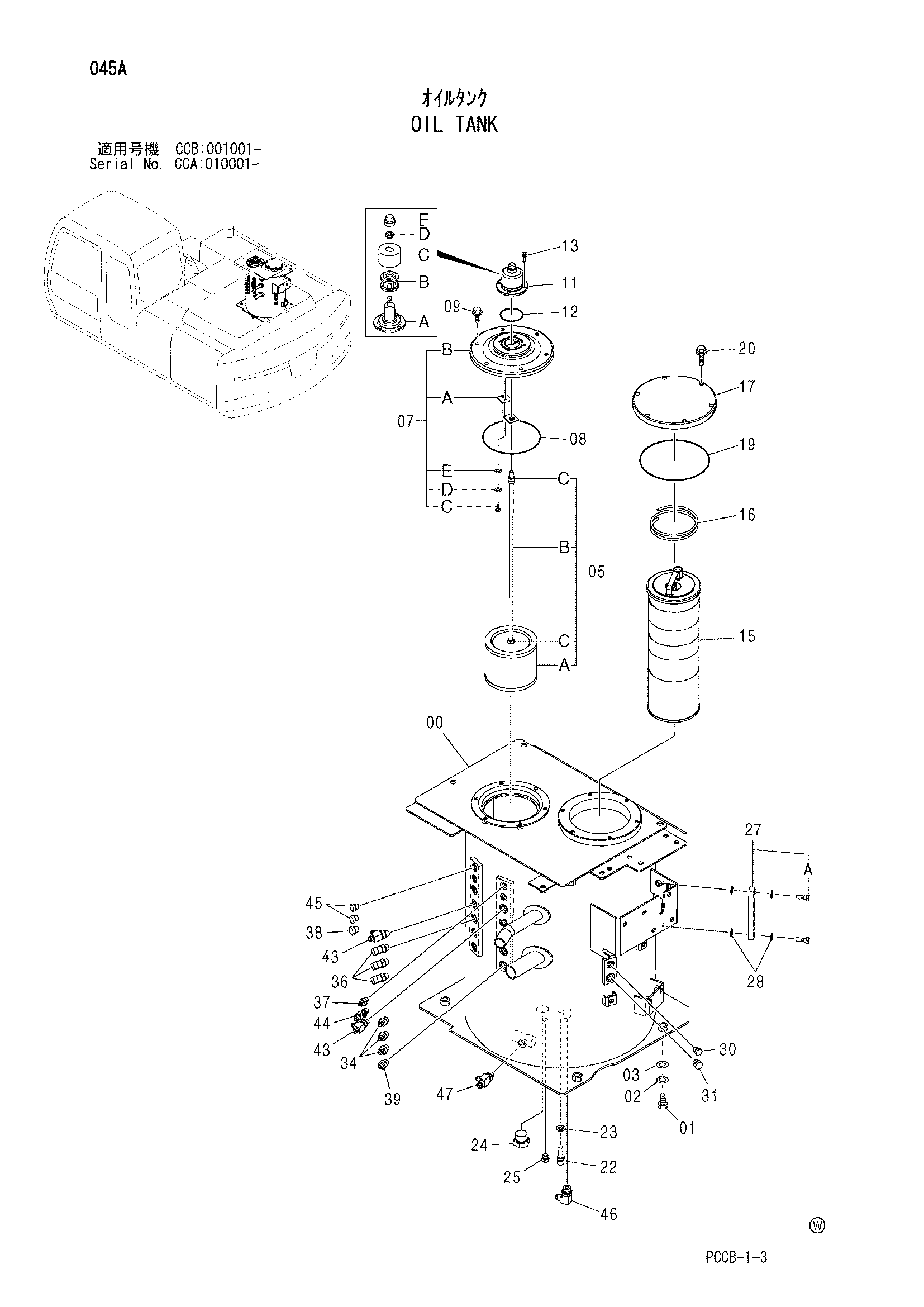

Заводская схема «Гидробак» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009061 | Гидробак | 1 |
| 01 | J921640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 05 | 4481823 | Всасывающий фильтр | 1 |
| 05A | 4210224 | Сетчатый фильтр | 1 |
| 05B | 4454418 | Шток | 1 |
| 05C | J950010 | Гайка | 3 |
| 07 | 9184556 | Крышка в сборе | 1 |
| 07A | 4408661 | Кронштейн | 1 |
| 07B | 1025093 | Крышка | 1 |
| 07C | 4350623 | Болт | 1 |
| 07D | 4225466 | Пружинная шайба | 1 |
| 07E | 4225472 | Плоская шайба | 1 |
| 08 | A810160 | Уплотнительное кольцо | 1 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4434017 | Сапун | 1 |
| 11A | 4437833 | Корпус | 1 |
| 11B | 4437838 | Элемент | 1 |
| 11C | 4437837 | Крышка | 1 |
| 11D | 4371825 | Гайка | 1 |
| 11E | 4437836 | Колпачок | 1 |
| 12 | A810060 | Уплотнительное кольцо | 1 |
| 13 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 13 | J780616 | Болт с внутренним шестигранником | 4 |
| 15 | 4443773 | Фильтрующий элемент | 1 |
| 16 | 4472673 | Пружина | 1 |
| 17 | 4440802 | Крышка | 1 |
| 19 | A810190 | Уплотнительное кольцо | 1 |
| 20 | J271035 | Болт с шайбой | 6 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4250260 | Датчик | 1 |
| 23 | 4250261 | Прокладка | 1 |
| 24 | A885008 | Пробка | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | A885002 | Пробка | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 8053499 | Указатель уровня | 1 |
| 27A | 4100967 | Болт | 2 |
| 28 | 449558 | Уплотнительная шайба | 4 |
| 30 | A885002 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A885003 | Пробка | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852133 | Адаптер | 3 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852332 | Угловой штуцер | 3 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852123 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A885003 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852132 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A852433 | Тройник | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852422 | Тройник | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A885002 | Пробка | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852344 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4234371 | Тройник | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
