Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX180W

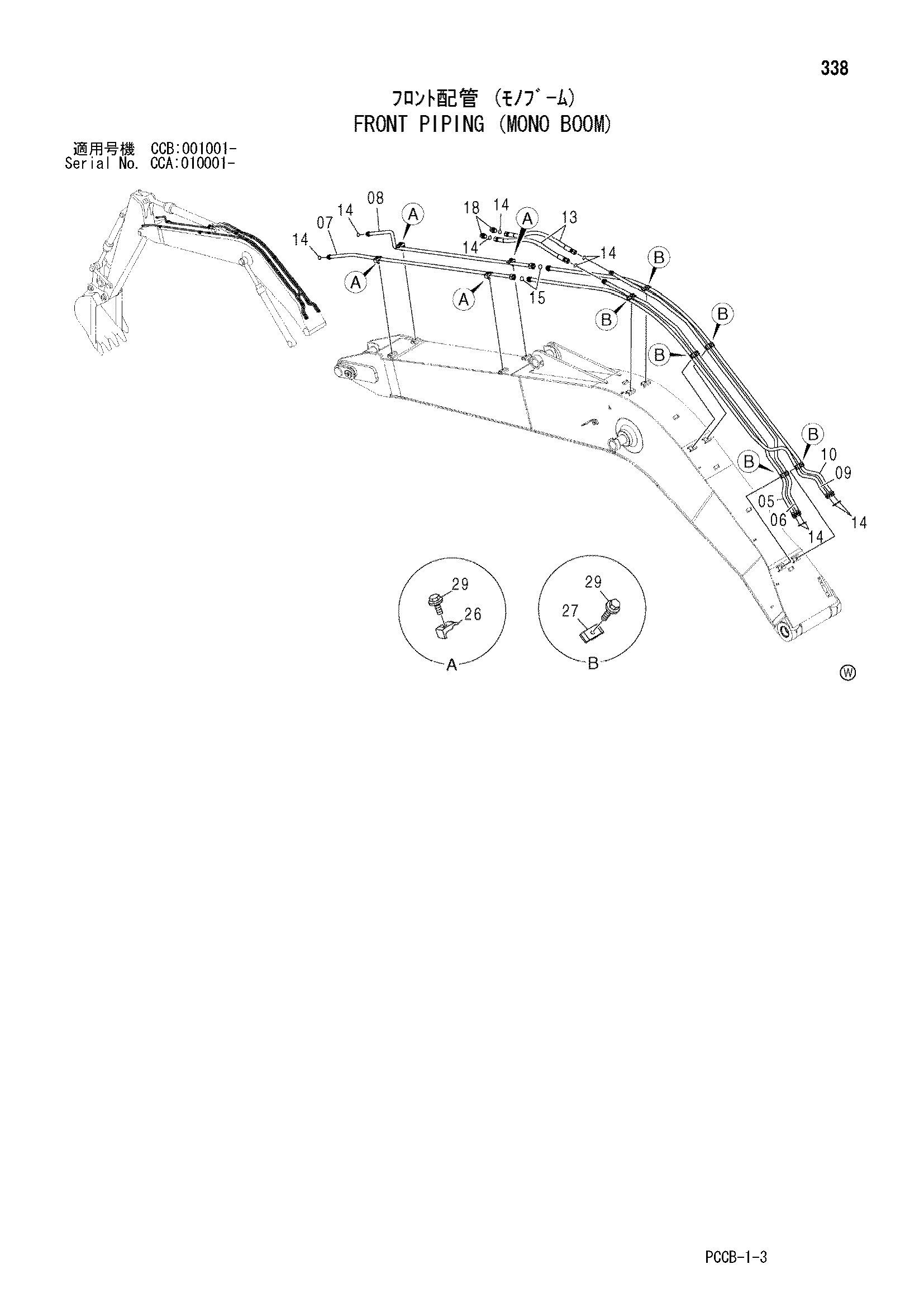

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8087867 | Трубка | 1 |
| 06 | 8087868 | Трубка | 1 |
| 07 | 8087461 | Трубка | 1 |
| 08 | 8087462 | Трубка | 1 |
| 09 | 8087869 | Трубка | 1 |
| 10 | 8087870 | Трубка | 1 |
| 13 | 4249334 | Шланг | 2 |
| 14 | 4187308 | Уплотнительное кольцо | 10 |
| 15 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | A853166 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4190126 | Хомут трубки | 4 |
| 27 | 4189859 | Хомут трубки | 6 |
| 29 | J271260 | Болт с шайбой | 10 |
| 29A | J901260 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
