Гидролинии хода — HITACHI ZX180W

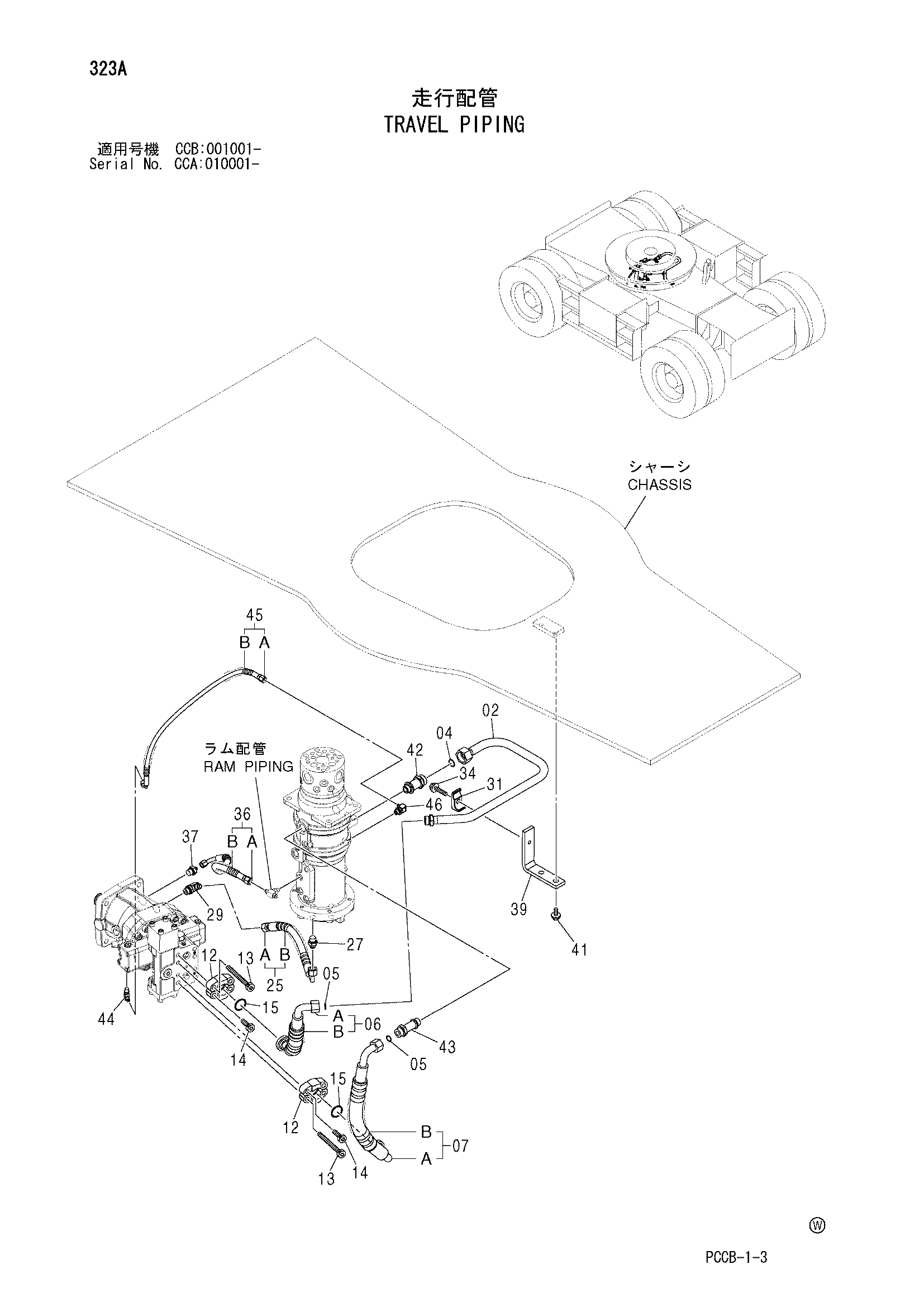

Заводская схема «Гидролинии хода» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8092222 | Трубка | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 9231788 | Шланг в сборе | 1 |
| 06A | 4610490 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 1 |
| 07 | 9231789 | Шланг в сборе | 1 |
| 07A | 4610491 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 1 |
| 12 | 4089703 | Разъёмный фланец | 4 |
| 13 | J781406 | Болт с внутренним шестигранником | 6 |
| 14 | J781445 | Болт с внутренним шестигранником | 2 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 25 | 9228664 | Шланг в сборе | 1 |
| 25A | 4217384 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 1 |
| 27 | A852144 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A852344 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4190126 | Хомут трубки | 1 |
| 34 | J271255 | Болт с шайбой | 1 |
| 34A | J901255 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 9223933 | Шланг в сборе | 1 |
| 36A | 4489631 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 37 | 4603159 | Адаптер | 1 |
| 39 | 4610459 | Опора | 1 |
| 41 | J271225 | Болт с шайбой | 2 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4341132 | Адаптер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4230904 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | A852322 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 9231914 | Шланг в сборе | 1 |
| 45A | 4480439 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 1 |
| 46 | A852332 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
