Трансмиссия трубопроводы (водило) — HITACHI ZX180W

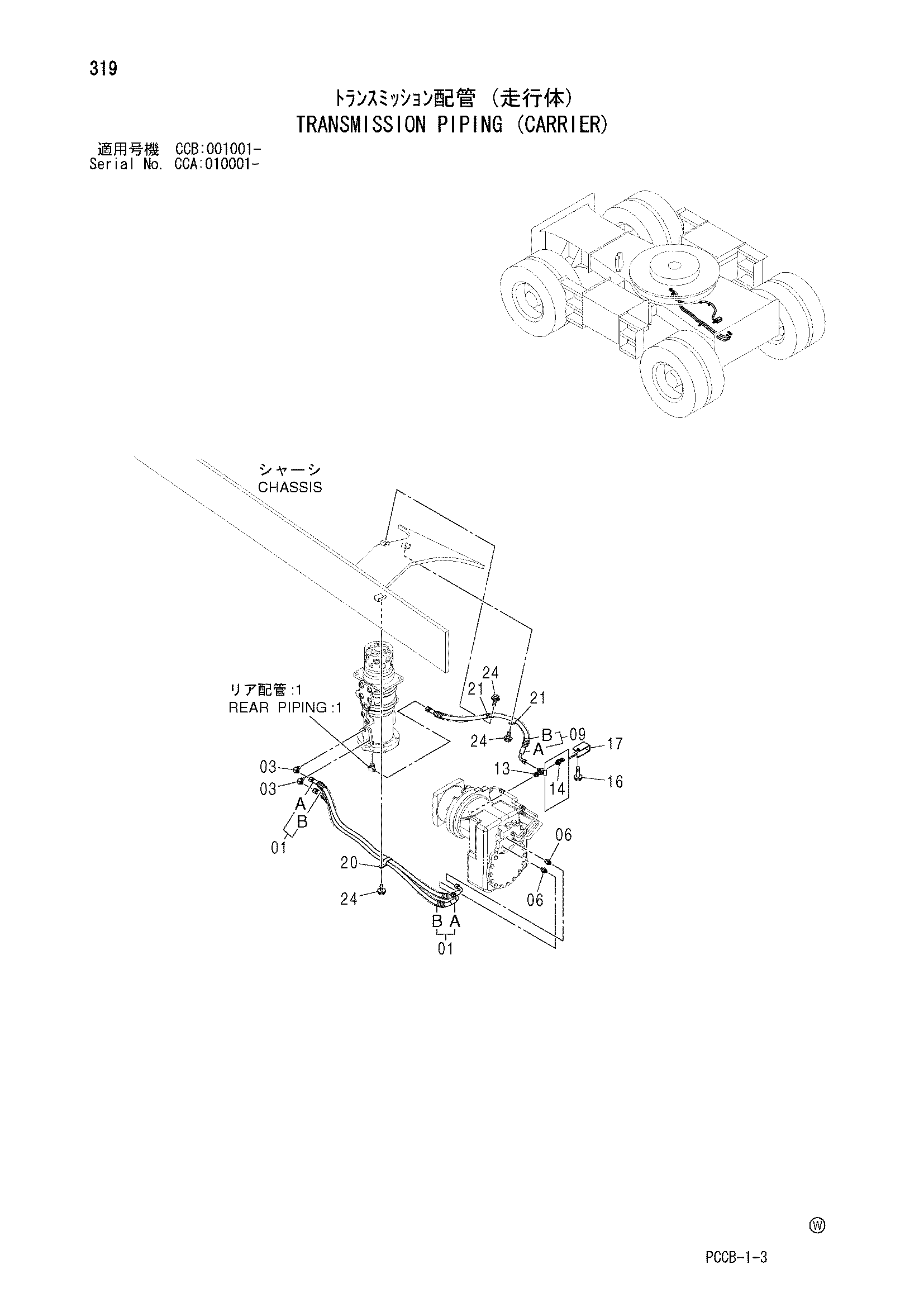

Заводская схема «Трансмиссия трубопроводы (водило)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9223255 | Шланг в сборе | 2 |
| 01A | 4351912 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4489344 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9223273 | Шланг в сборе | 1 |
| 09A | 4452732 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 13 | 4605449 | Тройник | 1 |
| 13A | 4506412 | Уплотнительное кольцо | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 16 | J260850 | Болт с шайбой | 1 |
| 16A | J900850 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 9760957 | Крышка | 1 |
| 20 | 4190266 | Зажим (22X2) | 1 |
| 21 | 4190274 | Зажим (20) | 2 |
| 24 | J271020 | Болт с шайбой | 3 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
