Дренажные трубопроводы (моноблочный стрела) — HITACHI ZX180W

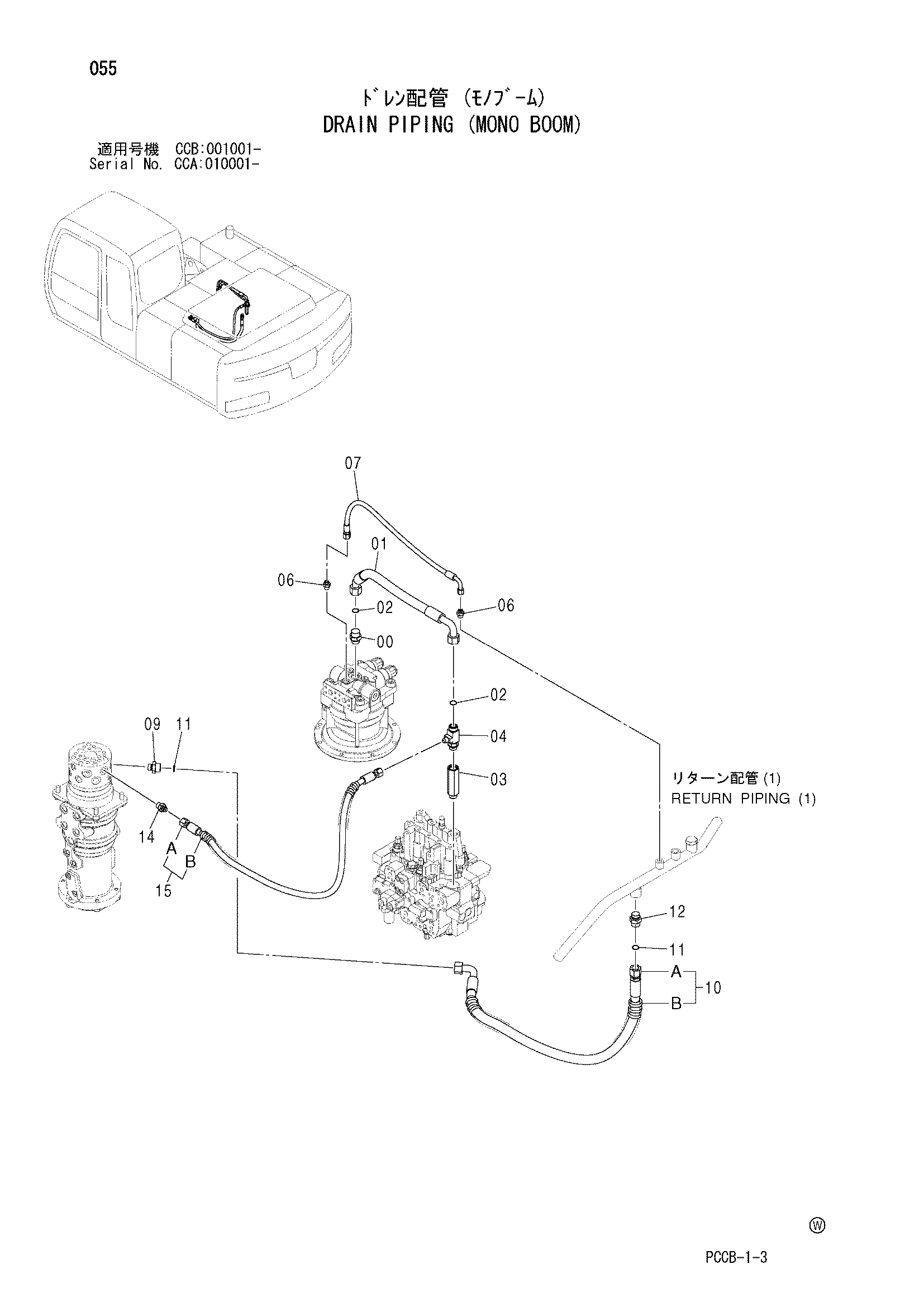

Заводская схема «Дренажные трубопроводы (моноблочный стрела)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853166 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4600156 | Шланг | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4478931 | Разъём S | 1 |
| 04 | 4266328 | Тройник | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4452737 | Шланг | 1 |
| 09 | A853146 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9216111 | Шланг в сборе | 1 |
| 10A | 4479998 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | A853166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852144 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9221928 | Шланг в сборе | 1 |
| 15A | 4484602 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
