Пилотные гидролинии (аутригер) — HITACHI ZX180W

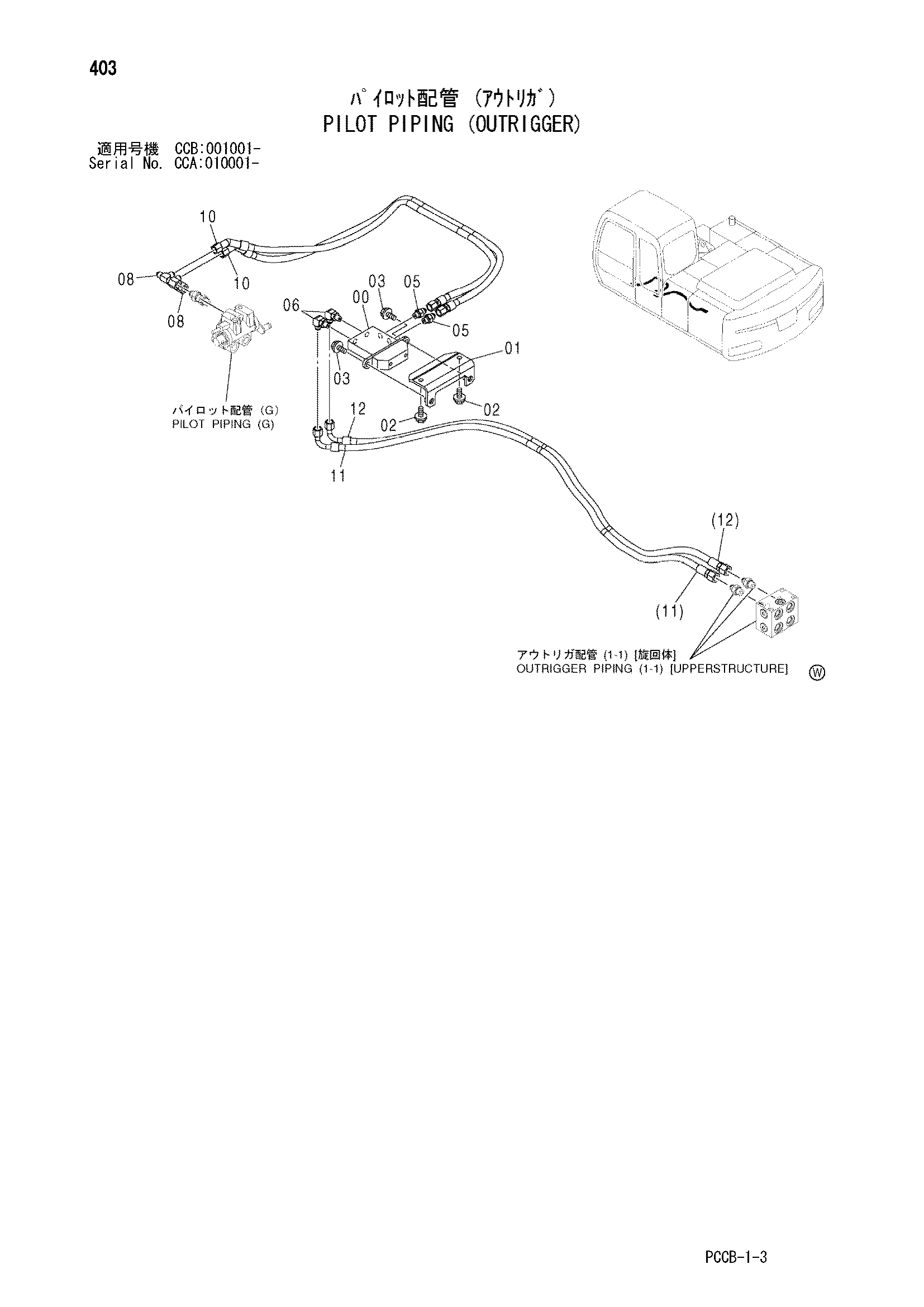

Заводская схема «Пилотные гидролинии (аутригер)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465183 | Пилотный клапан | 1 |
| 01 | 8086254 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 2 |
| 10 | 4466511 | Шланг | 2 |
| 11 | 4484606 | Шланг (10) | 1 |
| 12 | 4484607 | Шланг (12) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
