Трансмиссия трубопроводы (1-1) (верхняя платформа) — HITACHI ZX180W

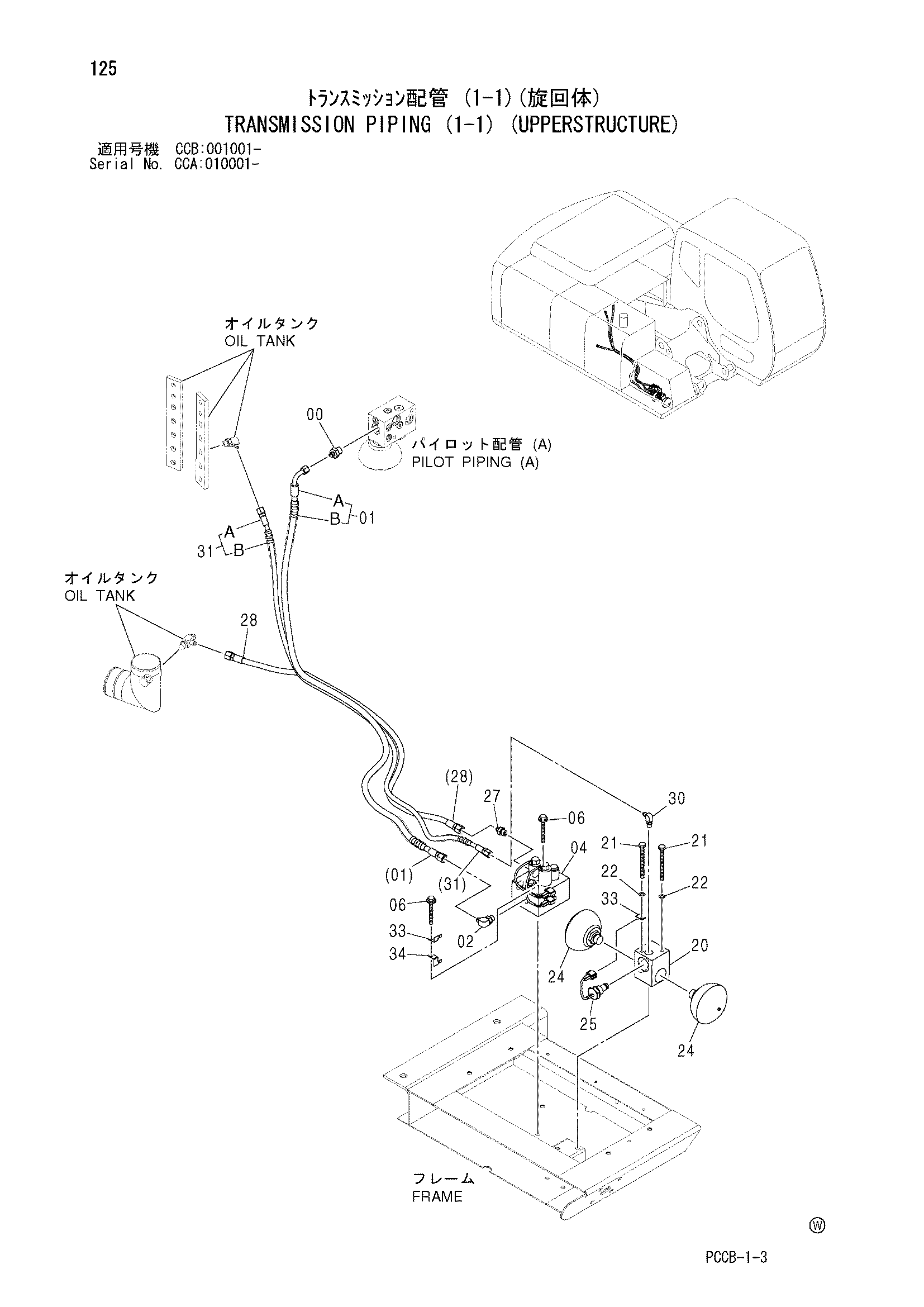

Заводская схема «Трансмиссия трубопроводы (1-1) (верхняя платформа)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 9232910 | Шланг в сборе | 1 |
| 01A | 4611512 | Шланг (P3) | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4464292 | Электромагнитный клапан | 1 |
| 06 | J271090 | Болт с шайбой | 2 |
| 06A | J901090 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 20 | 4475646 | Коллектор блок | 1 |
| 21 | J901004 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 24 | 4459333 | Гидроаккумулятор | 2 |
| 25 | 4459499 | Датчик давления | 1 |
| 27 | A852133 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4401378 | Шланг (T) | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 9232913 | Шланг в сборе | 1 |
| 31A | 4611606 | Шланг (T5) | 1 |
| 31B | 4327293 | Защитный кожух | 3 |
| 33 | 4257159 | Кронштейн | 2 |
| 34 | 4402599 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
