Рукоять трубопроводы (гидромолот, гидроножницы) (2.70M рукоять) [STD] — HITACHI ZX180W

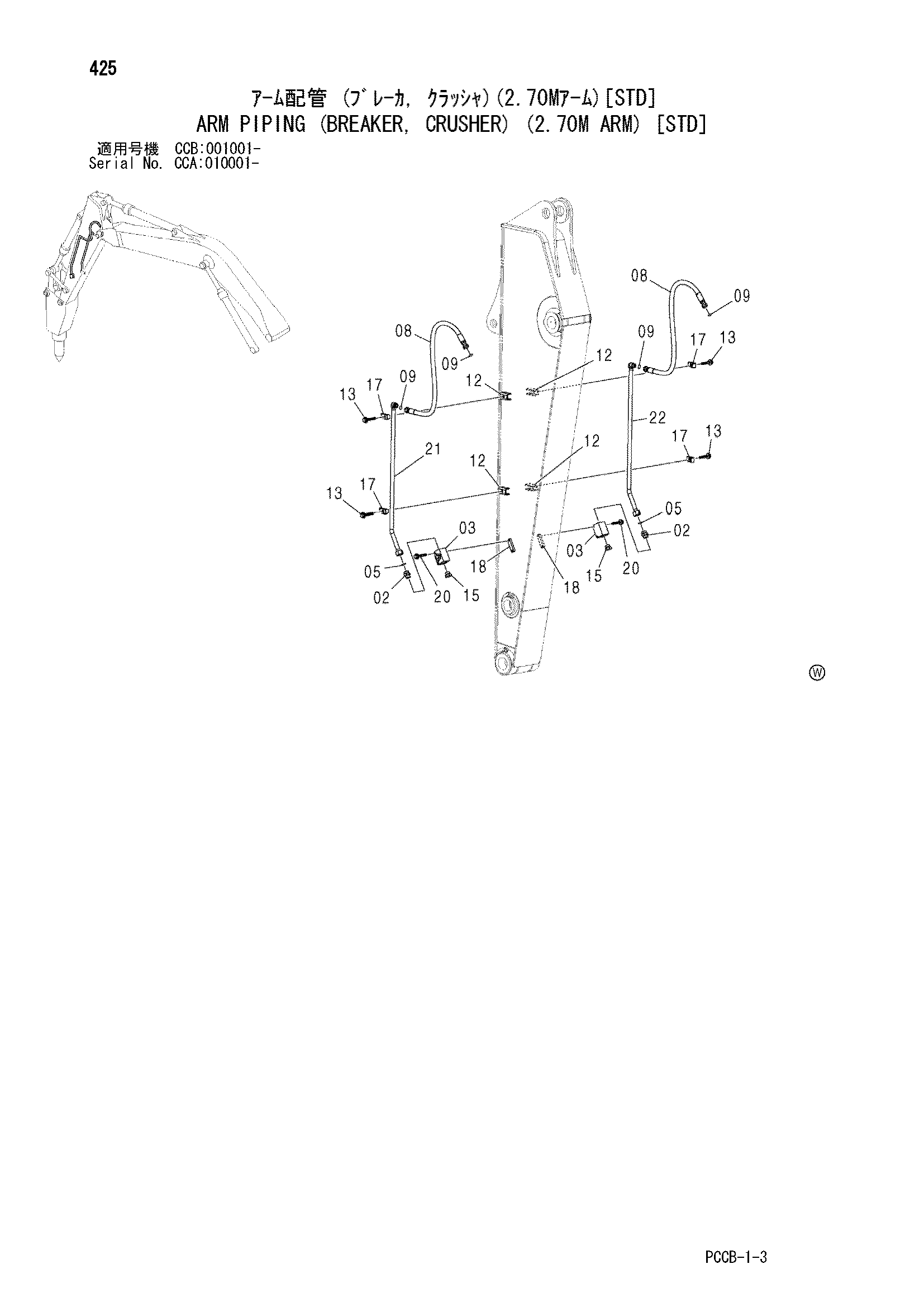

Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы) (2.70M рукоять) [STD]» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоять трубопроводы (гидромолот, гидроножницы) (2.70M рукоять) [STD] HITACHI ZX180W](/catalog-drawings/87/87e7bd9c-f1d4-4474-b40f-c42c76da8255.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4303121 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 9753840 | Седло винта | 4 |
| 13 | J271265 | Болт с шайбой | 4 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4190126 | Хомут трубки | 4 |
| 18 | 4434246 | Седло винта | 2 |
| 20 | J271080 | Болт с шайбой | 4 |
| 20A | J901080 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 8087893 | Трубка | 1 |
| 22 | 8087894 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
