Облицовка (4) — HITACHI ZX180W

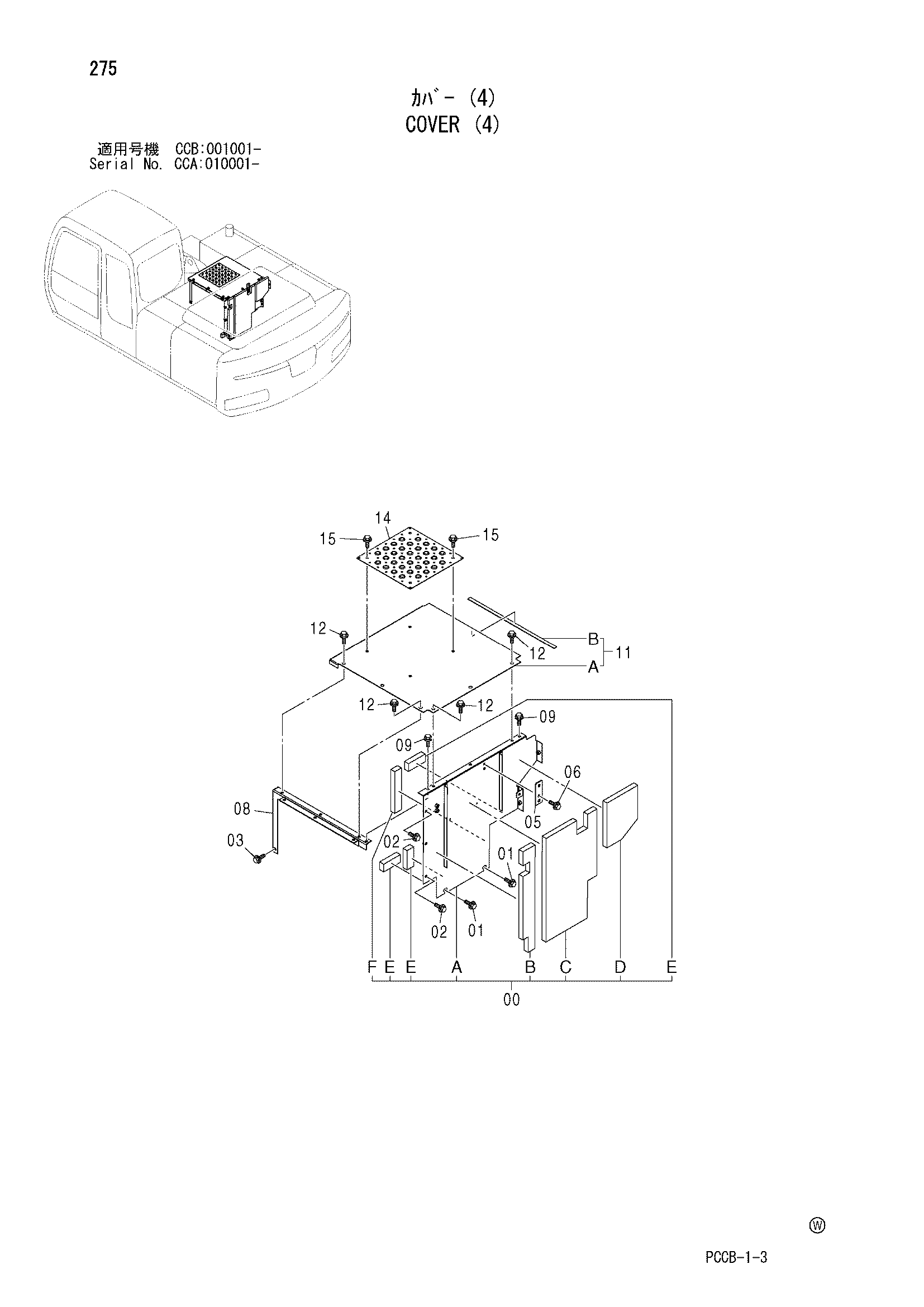

Заводская схема «Облицовка (4)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045099 | Крышка в сборе | 1 |
| 00A | 7043461 | Крышка | 1 |
| 00B | 4600570 | Резиновая прокладка | 1 |
| 00C | 4600571 | Резиновая прокладка | 1 |
| 00D | 4600572 | Резиновая прокладка | 1 |
| 00E | 4600578 | Резиновая прокладка | 3 |
| 00F | 4600580 | Резиновая прокладка | 1 |
| 01 | J281035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | J281025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 1 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4484449 | Пластина | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8090181 | Опора | 1 |
| 09 | J281030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 8086655 | Крышка | 1 |
| 11A | 7041523 | Крышка | 1 |
| 11B | 4470675 | Резиновая прокладка | 1 |
| 12 | J281030 | Болт с шайбой | 6 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 14 | 3091337 | Крышка | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
