Шланг защита от разрыва клапан трубопроводы (позиционирование) — HITACHI ZX180W

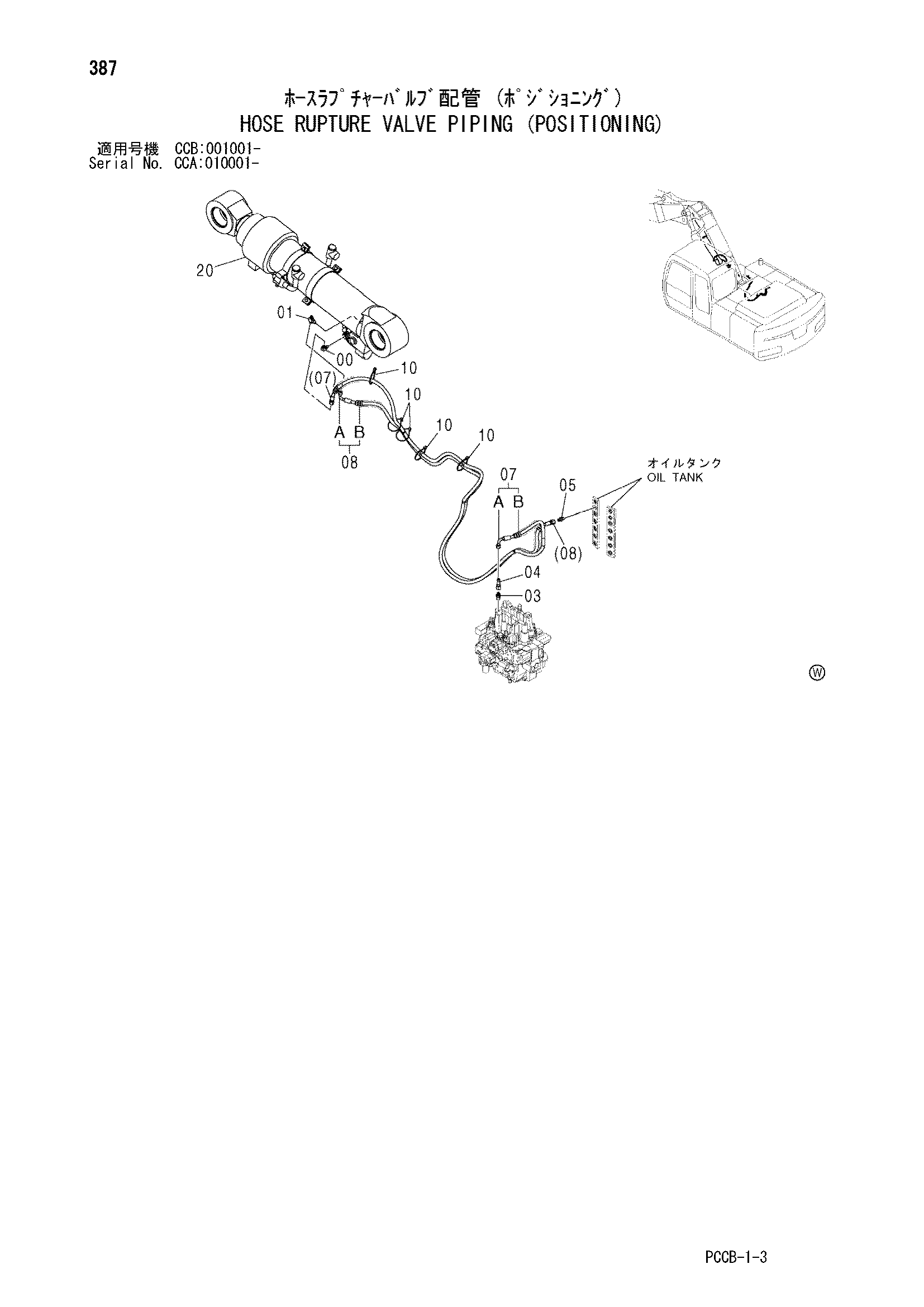

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852523 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4202422 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9234054 | Шланг в сборе | 1 |
| 07A | 4612610 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 9 |
| 08 | 9228557 | Шланг в сборе | 1 |
| 08A | 4606597 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 7 |
| 10 | 4055312 | Ленточный зажим | 5 |
| 20 | 4606742 | Гидроцилиндр. позиционирование | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
