Кондиционер (2) — HITACHI ZX180W

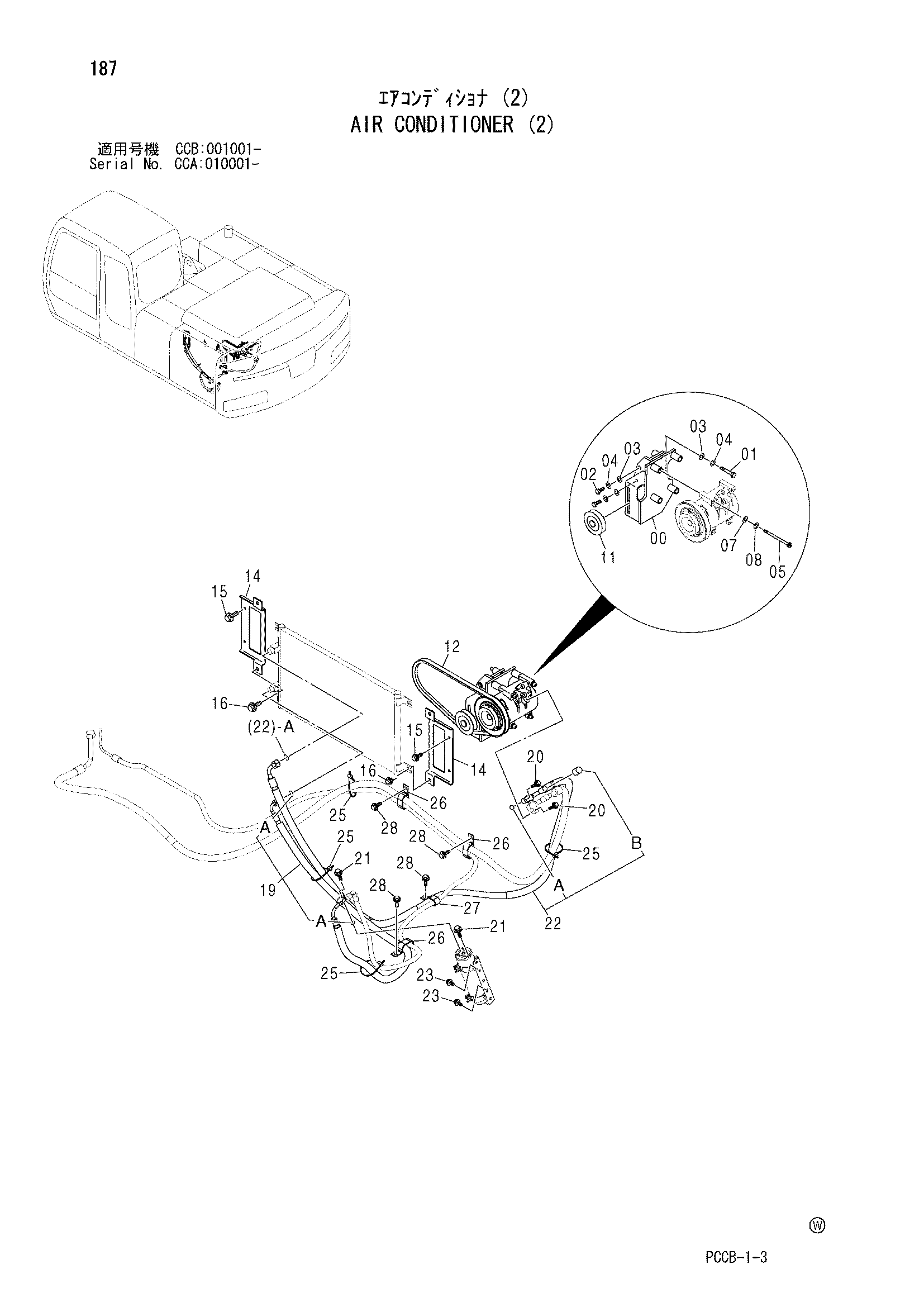

Заводская схема «Кондиционер (2)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037600 | Кронштейн | 1 |
| 01 | J241055 | Болт | 2 |
| 02 | J241030 | Болт | 2 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J780802 | Болт с внутренним шестигранником | 4 |
| 07 | A590108 | Плоская шайба | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 11 | 4346770 | Шкив | 1 |
| 12 | 4439003 | Ремень V | 1 |
| 14 | 8082606 | Кронштейн | 2 |
| 15 | J260820 | Болт с шайбой | 4 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J271020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4447722 | Шланг радиатора | 1 |
| 19A | 4350187 | Уплотнительное кольцо | 2 |
| 20 | J260630 | Болт с шайбой | 2 |
| 20A | J900630 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | J260625 | Болт с шайбой | 2 |
| 21A | J900625 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 22 | 4484485 | Шланг радиатора | 1 |
| 22A | 4350207 | Уплотнительное кольцо | 2 |
| 22B | 4475232 | Колпачок | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 26 | 4192034 | Зажим | 3 |
| 27 | 4190282 | Зажим | 1 |
| 28 | J271020 | Болт с шайбой | 4 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
