Отвал трубопроводы — HITACHI ZX180W

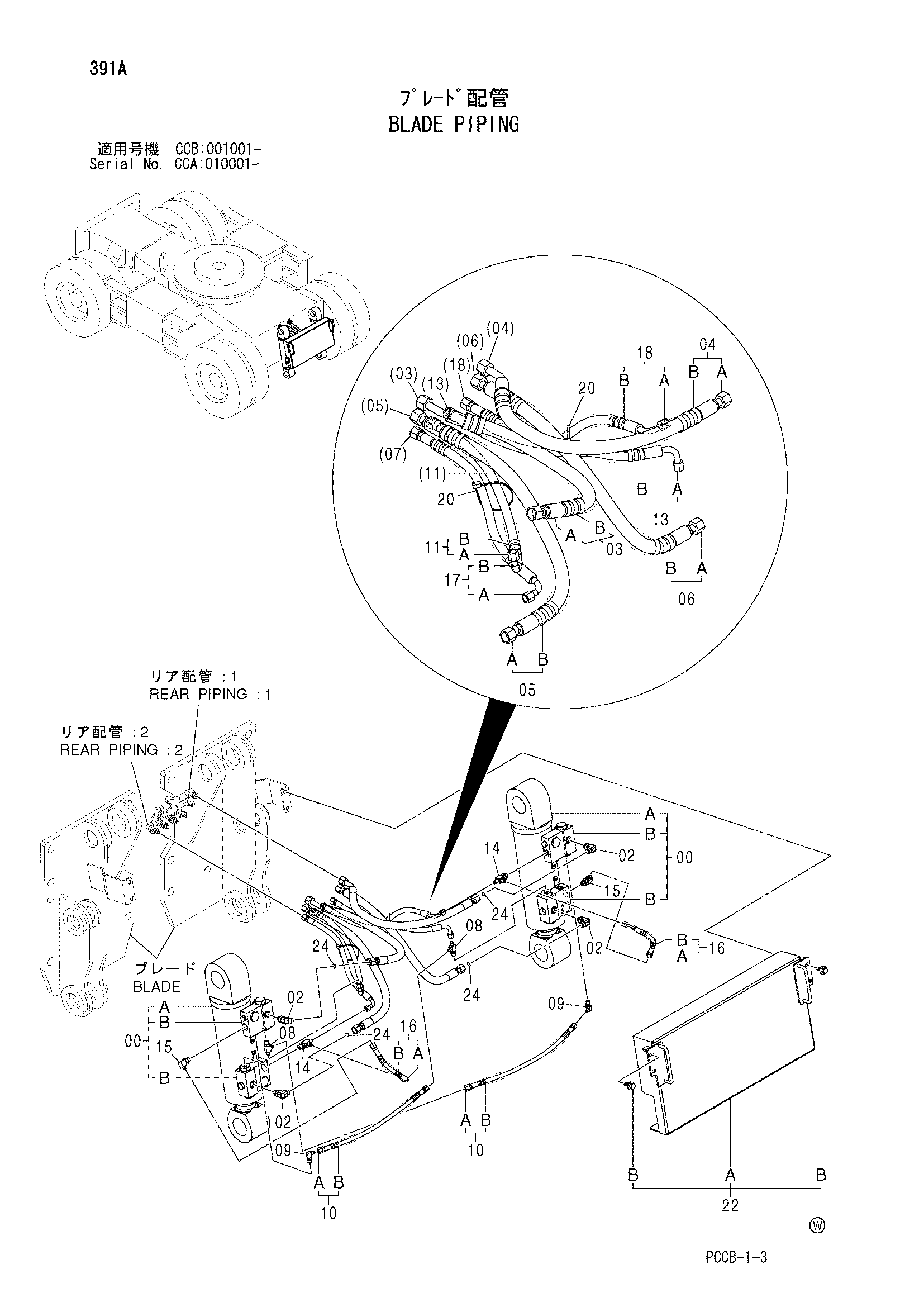

Заводская схема «Отвал трубопроводы» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9225025 | Отвал гидроцилиндр. в сборе | 2 |
| 00A | 4486447 | Гидроцилиндр отвала | 1 |
| 00B | 9220919 | Обратный клапан | 2 |
| 02 | 4202112 | Угловой штуцер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9224470 | Шланг в сборе | 1 |
| 03A | 4603525 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 1 |
| 04 | 9231237 | Шланг в сборе | 1 |
| 04A | 4609601 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 2 |
| 05 | 9231236 | Шланг в сборе | 1 |
| 05A | 4285799 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 2 |
| 06 | 9224448 | Шланг в сборе | 1 |
| 06A | 4285797 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 1 |
| 08 | 4219346 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9224009 | Шланг в сборе | 2 |
| 10A | 4340881 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 9223929 | Шланг в сборе | 1 |
| 11A | 4489626 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 13 | 9219217 | Шланг в сборе | 1 |
| 13A | 4482581 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 4246385 | Тройник | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852332 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9224010 | Шланг в сборе | 2 |
| 16A | 4366745 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 9231238 | Шланг в сборе | 1 |
| 17A | 4609608 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9231239 | Шланг в сборе | 1 |
| 18A | 4488227 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 20 | 4055312 | Ленточный зажим | 2 |
| 22 | 9223937 | Отвал крышка | 1 |
| 22A | 8091488 | Крышка | 1 |
| 22B | J271230 | Болт с шайбой | 4 |
| 22B1 | J901230 | Болт | 1 |
| 22B2 | J222012 | Шайба | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
