Крышка (1) — HITACHI ZX180W

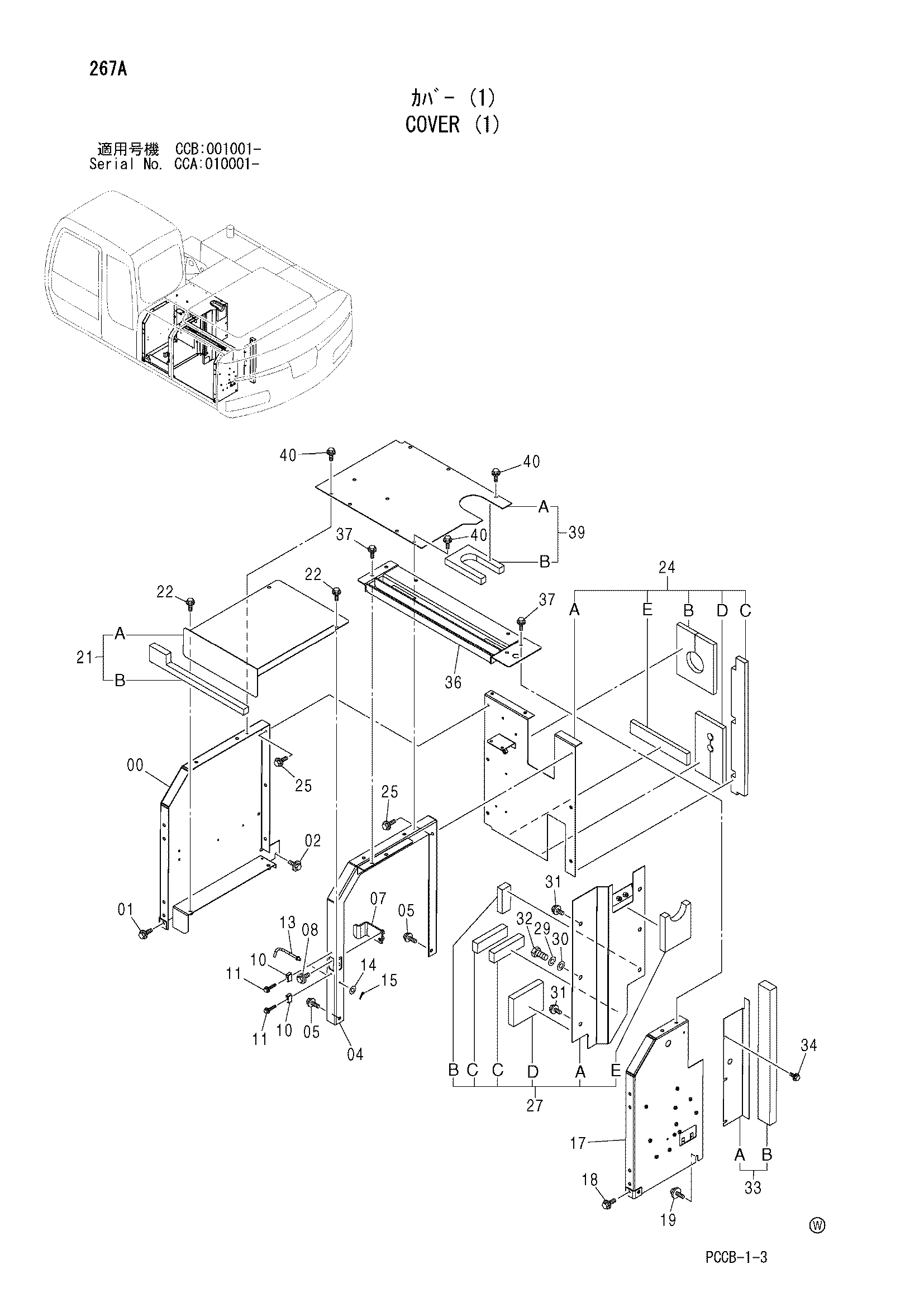

Заводская схема «Крышка (1)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043457 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 7043458 | Опора | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9757954 | Ограничитель | 1 |
| 08 | J281030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 4424157 | Ограничитель | 2 |
| 11 | J260635 | Болт с шайбой | 2 |
| 11A | J900635 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 13 | 9751797 | Стойка | 1 |
| 14 | A590106 | Плоская шайба | 1 |
| 15 | 4022696 | Стопорный палец | 1 |
| 17 | 7040103 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 1 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | 8093717 | Крышка | 1 |
| 21A | 8092493 | Крышка | 1 |
| 21B | 4600582 | Резиновая прокладка | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 8093757 | Крышка | 1 |
| 24A | 8090176 | Крышка | 1 |
| 24B | 4600575 | Резиновая прокладка | 1 |
| 24C | 4600574 | Резиновая прокладка | 1 |
| 24D | 4600576 | Резиновая прокладка | 1 |
| 24E | 4600583 | Резиновая прокладка | 1 |
| 25 | J271025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 8092568 | Крышка | 1 |
| 27A | 8090815 | Крышка | 1 |
| 27B | 4600578 | Резиновая прокладка | 1 |
| 27C | 4600579 | Резиновая прокладка | 2 |
| 27D | 4600581 | Резиновая прокладка | 1 |
| 27E | 4600946 | Резиновая прокладка | 1 |
| 29 | A590916 | Пружинная шайба | 1 |
| 30 | A590116 | Плоская шайба | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J921635 | Болт | 1 |
| 33 | 8084557 | Крышка | 1 |
| 33A | 4456596 | Крышка | 1 |
| 33B | 3093565 | Резиновая прокладка | 1 |
| 34 | J260820 | Болт с шайбой | 3 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 8090175 | Крышка | 1 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 8093719 | Крышка | 1 |
| 39A | 3096630 | Крышка | 1 |
| 39B | 4600577 | Резиновая прокладка | 1 |
| 40 | J271025 | Болт с шайбой | 9 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
