Гидролинии рабочего оборудования (2) — HITACHI ZX180W

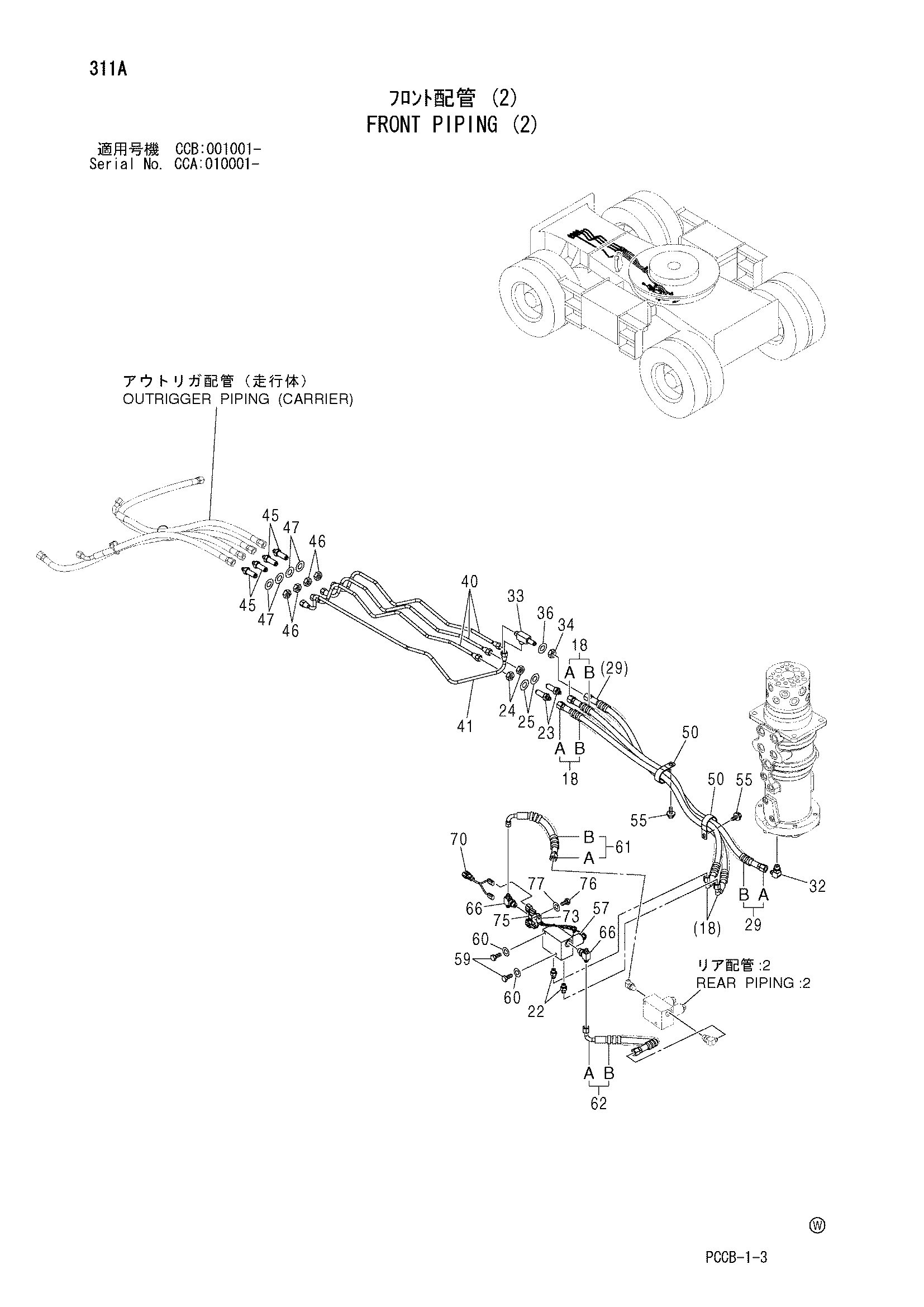

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 9223211 | Шланг в сборе | 2 |
| 18A | 4479838 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 22 | A852123 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4183224 | Адаптер | 2 |
| 24 | J952016 | Гайка | 2 |
| 25 | A590116 | Плоская шайба | 2 |
| 29 | 9228659 | Шланг в сборе | 1 |
| 29A | 4606526 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 3048482 | Тройник | 1 |
| 34 | 4202531 | Гайка | 1 |
| 36 | A590114 | Плоская шайба | 1 |
| 40 | 3095853 | Трубка | 3 |
| 41 | 3095852 | Трубка | 1 |
| 45 | 4183224 | Адаптер | 4 |
| 46 | J952016 | Гайка | 4 |
| 47 | A590116 | Плоская шайба | 4 |
| 50 | 4190264 | Зажим (35) | 2 |
| 55 | J271020 | Болт с шайбой | 2 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4463199 | Электромагнитный клапан | 1 |
| 59 | J901020 | Болт | 2 |
| 60 | A590110 | Плоская шайба | 2 |
| 61 | 9213805 | Шланг в сборе | 1 |
| 61A | 4472731 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 1 |
| 62 | 9219899 | Шланг в сборе | 1 |
| 62A | 4473366 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 1 |
| 66 | A852533 | Тройник | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4468438 | Жгут проводов | 1 |
| 73 | 4190261 | Зажим | 1 |
| 75 | 4602634 | Кронштейн | 1 |
| 76 | J901020 | Болт | 1 |
| 77 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
