Гидроцилиндр. позиционирование — HITACHI ZX180W

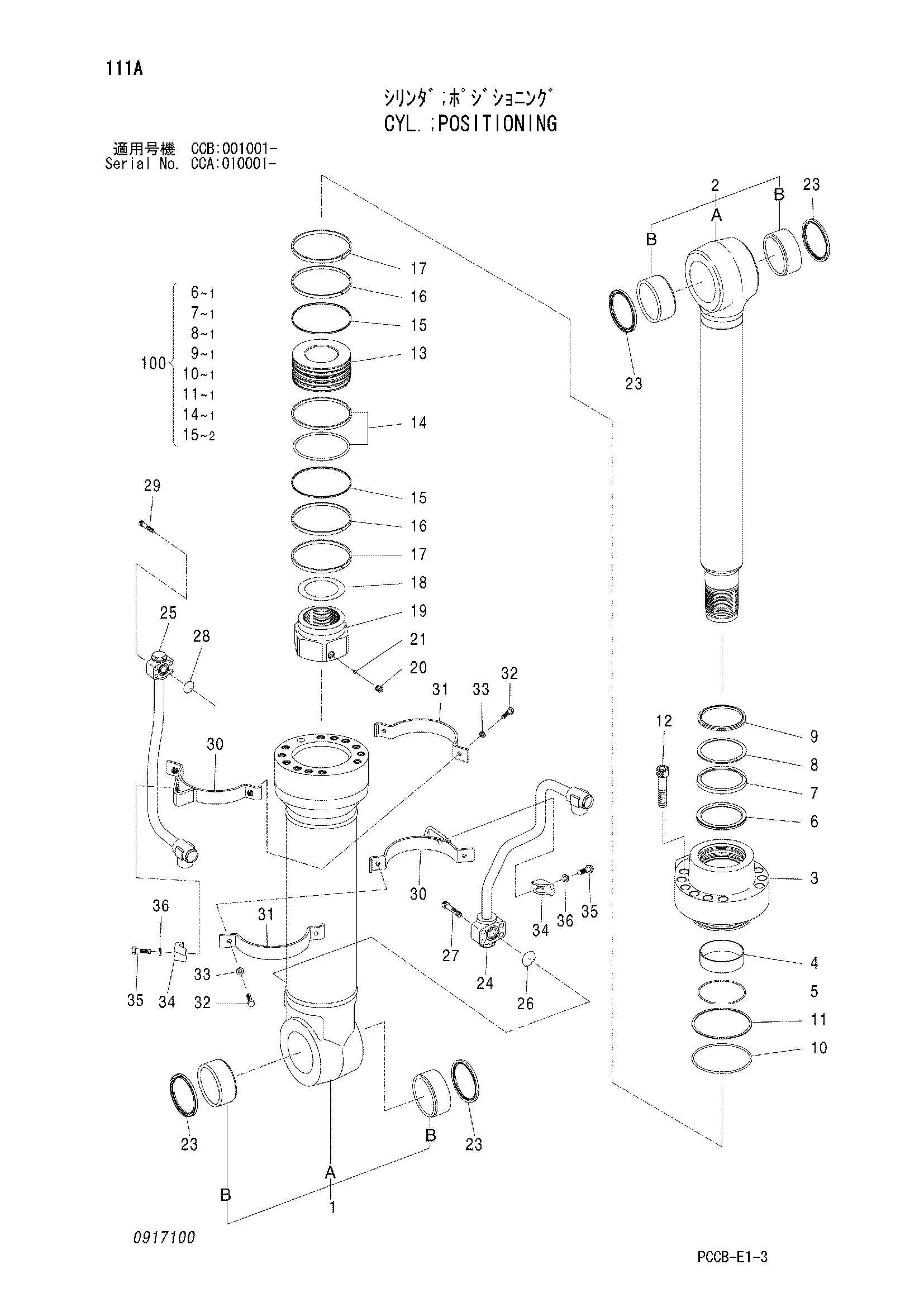

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4480120 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 0917101 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4381859 | Втулка пальца | 2 |
| 2 | 0917102 | Шток поршня в сборе | 1 |
| 2B | 4381859 | Втулка пальца | 2 |
| 3 | 0917103 | Головка гидроцилиндра | 1 |
| 4 | 0461206 | Втулка | 1 |
| 5 | 0161503 | Стопорное кольцо | 1 |
| 6 | 0917104 замена: 0917111 | Опорное кольцо | 1 |
| 6 | 0917111 | Опорное кольцо | 1 |
| 7 | 4069701 замена: 0917112 | Манжета Uーкольцо | 1 |
| 7 | 0917112 | Манжета Uーкольцо | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 0779704 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Oーкольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0875605 | Болт с внутренним шестигранником | 12 |
| 13 | 0917105 | Поршень | 1 |
| 14 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 15 | 0875607 | Опорное кольцо | 2 |
| 16 | 0420109 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0450511 | Регулировочная шайба | 1 |
| 19 | 0917106 | Гайка | 1 |
| 20 | 0353012 | Установочный винт | 1 |
| 21 | 0353011 | Стальной шарик | 1 |
| 23 | 4085479 | Пылезащитное уплотнение | 4 |
| 24 | 0917107 замена: 0917109 | Трубка | 1 |
| 24 | 0917109 | Трубка | 1 |
| 25 | 0917108 замена: 0917201 | Трубка | 1 |
| 25 | 0917201 | Трубка | 1 |
| 26 | 984614 | Уплотнительное кольцо | 1 |
| 27 | 0309020 | Болт с внутренним шестигранником | 4 |
| 27 | M341236 | Болт с внутренним шестигранником | 4 |
| 28 | 4506430 | Уплотнительное кольцо | 1 |
| 29 | 0309019 | Болт с внутренним шестигранником | 4 |
| 29 | M341030 | Болт с внутренним шестигранником | 4 |
| 30-36 | 0875611 | Комплект лента | 1 |
| 30 | 0875612 | Лента | 2 |
| 31 | 0352721 | Лента | 2 |
| 32 | J021035 | Болт | 4 |
| 32 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 33 | A590910 | Шайба | 4 |
| 34 | 0309021 | Держатель | 2 |
| 35 | 0667013 | Болт | 2 |
| 36 | 0208516 | Пружинная шайба | 2 |
| 100 | 4618229 замена: 4662878 | Комплект уплотнений | 1 |
| 100 | 4662878 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
