2P-BOOM — HITACHI ZX180W

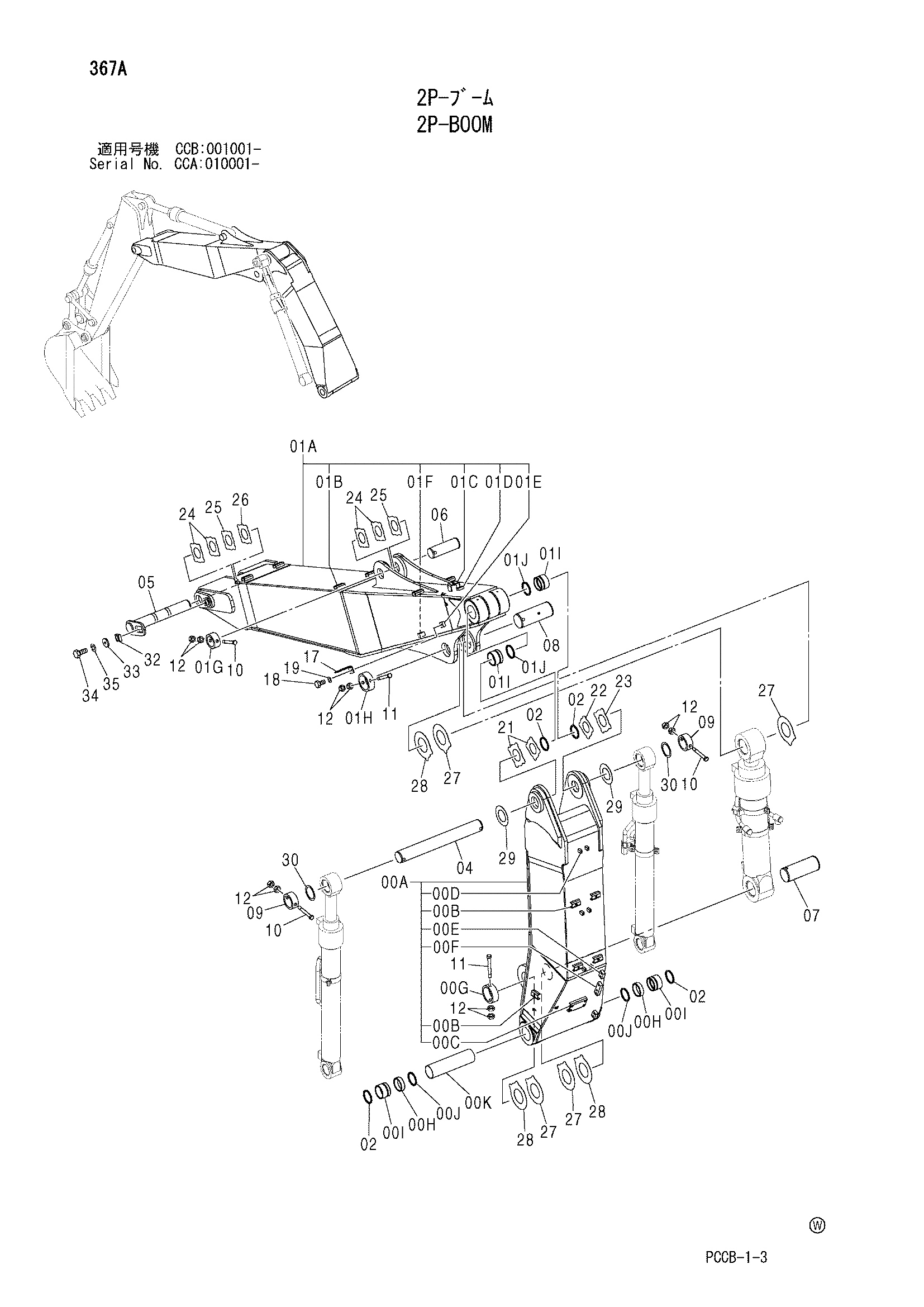

Заводская схема «2P-BOOM» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-K | 7042996 | Стрела фирст в сборе | 1 |
| 00A | 5008507 | Стрела фирст | 1 |
| 00B | 9738322 | Седло винта | 6 |
| 00C | 9757701 | Седло винта | 1 |
| 00D | 4474852 | Блок | 6 |
| 00E | 4218354 | Блок | 2 |
| 00F | 4218355 | Блок | 1 |
| 00G | 4205110 | Ограничитель | 1 |
| 00H | 4402460 | Втулка | 2 |
| 00I | 4443880 | Втулка | 2 |
| 00J | 4067901 | Пылезащитное уплотнение | 2 |
| 00K | 4469600 | Проставка | 1 |
| 01A-J | 7043013 | Стрела секонд в сборе | 1 |
| 01A | 5008512 | Стрела секонд | 1 |
| 01B | 9738322 | Седло винта | 6 |
| 01C | 9758879 | Седло винта | 1 |
| 01D | 4195689 | Седло винта | 1 |
| 01E | 4224632 | Седло винта | 1 |
| 01F | 4218353 | Блок | 2 |
| 01G | 4434953 | Ограничитель | 1 |
| 01H | 4205110 | Ограничитель | 1 |
| 01I | 4443880 | Втулка | 2 |
| 01J | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 4 |
| 04 | 3096008 | Палец | 1 |
| 05 | 8087367 | Палец | 1 |
| 06 | 3094627 | Палец | 1 |
| 07 | 3093877 | Палец | 1 |
| 08 | 3099606 | Палец | 1 |
| 09 | 4067720 | Ограничитель | 2 |
| 10 | 4435126 | Стопорный палец | 3 |
| 11 | 4435584 | Стопорный палец | 2 |
| 12 | J950020 | Гайка | 10 |
| 17 | 4224631 | Кронштейн | 1 |
| 18 | J901425 | Болт | 1 |
| 19 | A590914 | Пружинная шайба | 1 |
| 21 | 4444284 | Упорная пластина 1.0 | 2 |
| 22 | 4444285 | Упорная пластина 2.0 | 1 |
| 23 | 4460370 | Упорная пластина 1.5 | 1 |
| 24 | 4444286 | Упорная пластина 1.0 | 4 |
| 25 | 4444287 | Упорная пластина 2.0 | 2 |
| 26 | 4462624 | Упорная пластина 1.5 | 1 |
| 27 | 4469095 | Упорная пластина 1.0 | 4 |
| 28 | 4469097 | Упорная пластина 2.0 | 3 |
| 29 | 4450013 | Упорная пластина 1.0 | 2 |
| 30 | 4444755 | Упорная пластина 1.0 | 2 |
| 32 | 4424425 | Блок | 1 |
| 33 | 4426128 | Пластина | 1 |
| 34 | J921840 | Болт | 1 |
| 35 | J257218 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
