Тормоз трубопроводы (1) (верхняя платформа) — HITACHI ZX180W

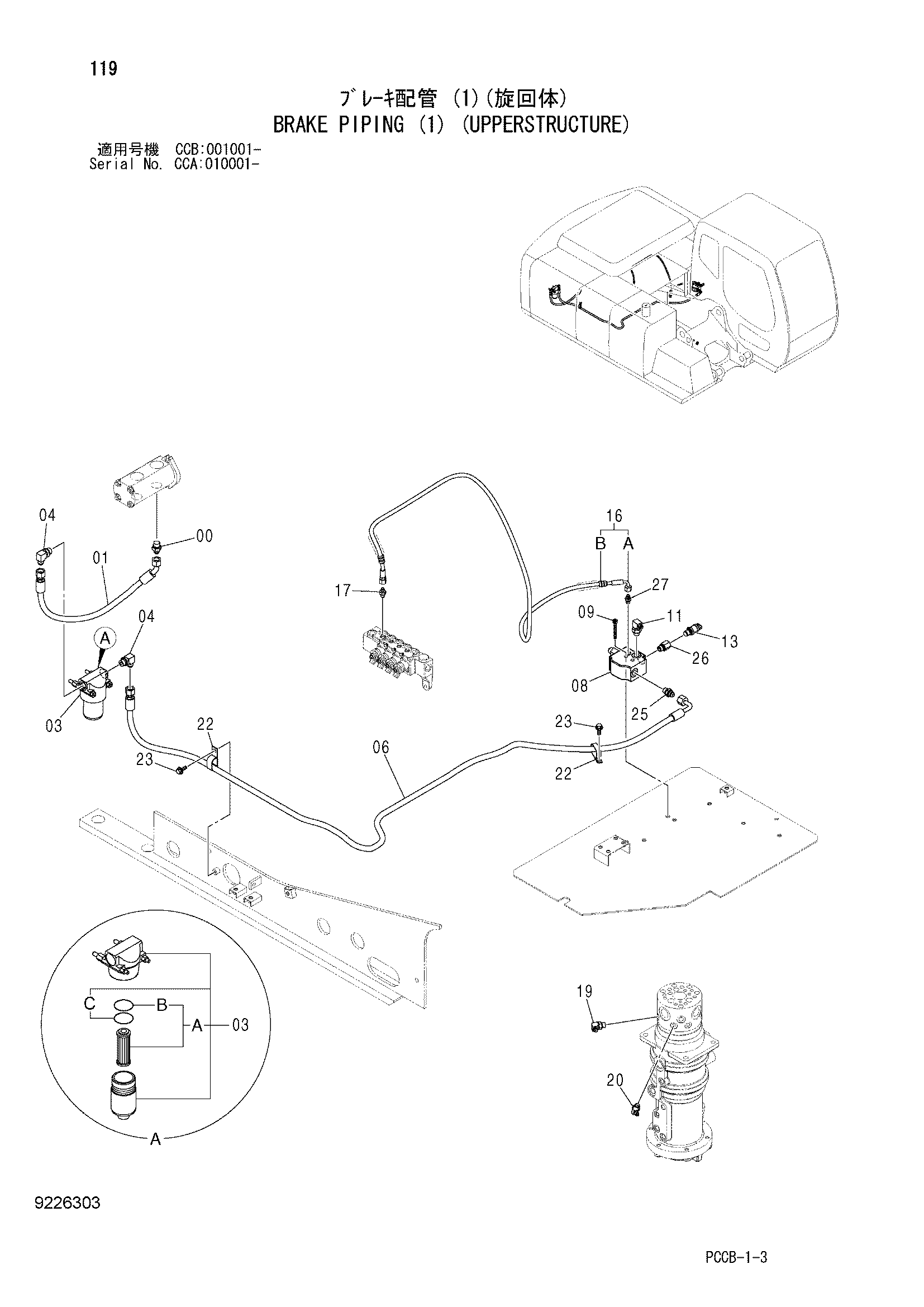

Заводская схема «Тормоз трубопроводы (1) (верхняя платформа)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4471093 | Шланг | 1 |
| 03 | 4459194 | Масляный фильтр | 1 |
| 03A | 4666083 замена: 4488239 | Фильтрующий элемент | 1 |
| 03B | A811055 | Уплотнительное кольцо | 1 |
| 03C | 4661304 | Кольцо букк-уп | 1 |
| 04 | A852344 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4611602 | Шланг (PP) | 1 |
| 08 | 4465009 | Клапан | 1 |
| 09 | J780665 | Болт с внутренним шестигранником | 2 |
| 11 | 4466884 | Угловой штуцер | 1 |
| 13 | 4436271 | Датчик давления | 1 |
| 13A | 4365826 | Уплотнительное кольцо | 1 |
| 16 | 9206005 | Шланг в сборе | 1 |
| 16A | 4461097 | Шланг (DG) | 1 |
| 16B | 4327293 | Защитный кожух | 3 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852233 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4190266 | Зажим | 1 |
| 22 | 4190266 | Зажим | 2 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4489342 | Адаптер | 1 |
| 26 | 4489341 | Разъём S | 1 |
| 27 | 4489347 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
