Боковой ответвление трубопроводы — HITACHI ZX180W

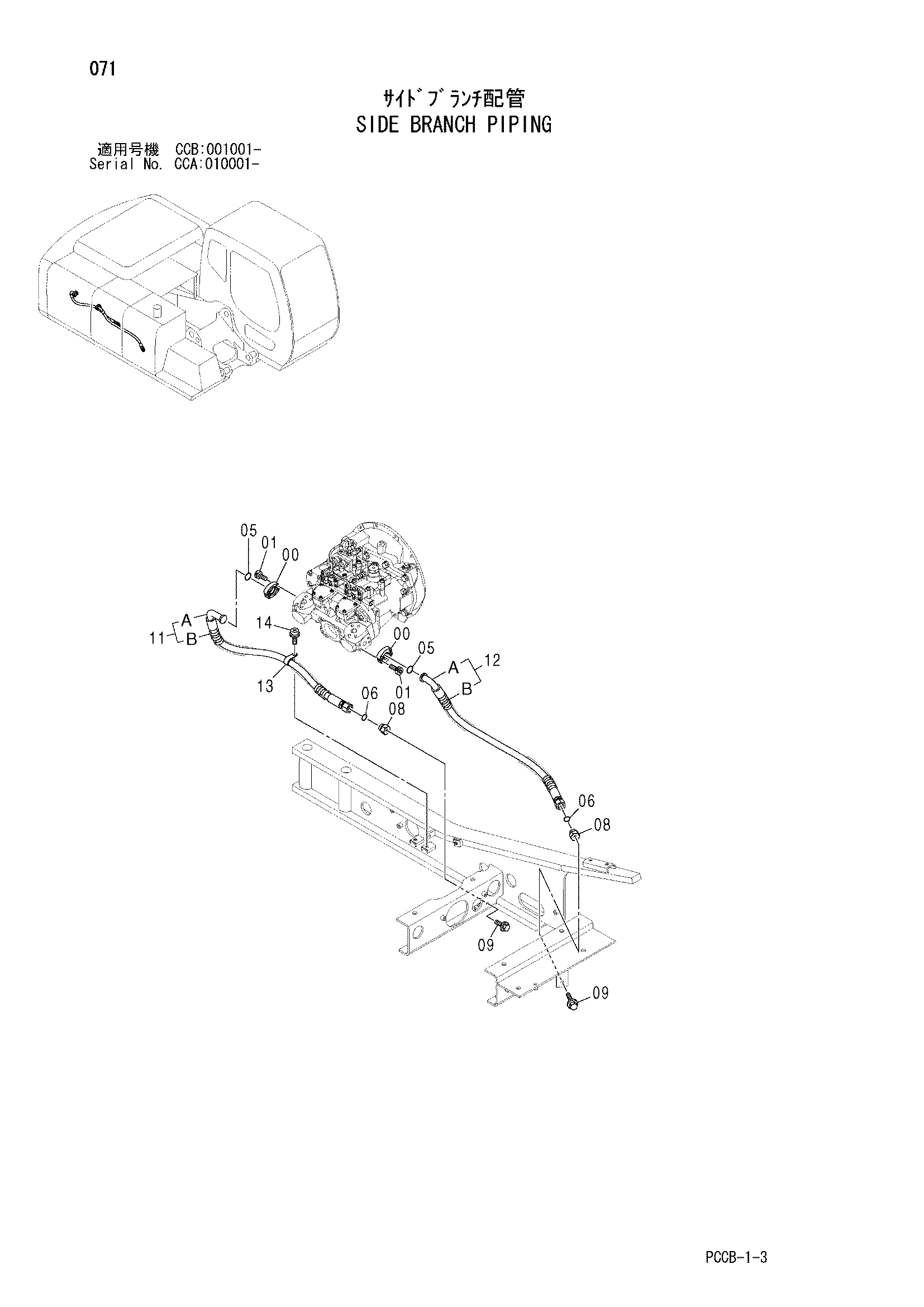

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506459 | Разъёмный фланец | 4 |
| 01 | J781035 | Болт с внутренним шестигранником | 8 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4204882 | Пробка | 2 |
| 09 | J271225 | Болт с шайбой | 2 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 9235930 замена: 9262822 | Шланг в сборе | 1 |
| 11A | 4612211 замена: 4190264 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 11 | 9262822 | Шланг в сборе | 1 |
| 11A | 4645570 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 9235929 | Шланг в сборе | 1 |
| 12A | 4612212 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 3 |
| 12 | 9262821 | Шланг в сборе | 1 |
| 12A | 4645571 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 3 |
| 13 | 4192035 | Зажим | 1 |
| 13 | 4190264 | Зажим | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
