Крышка (3) — HITACHI ZX180W

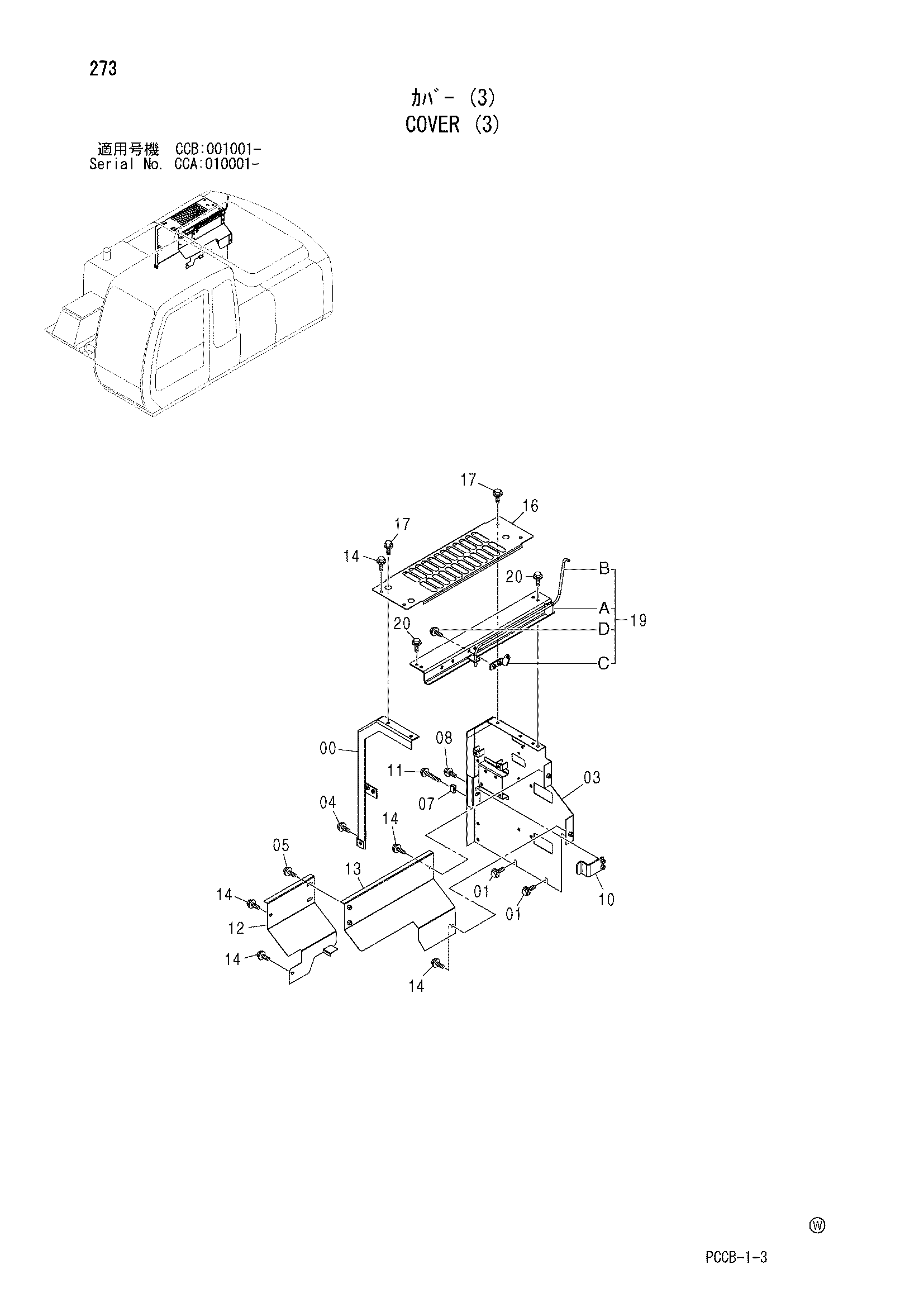

Заводская схема «Крышка (3)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090180 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 3 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7043460 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | 9757954 | Ограничитель | 1 |
| 08 | J281030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 4424157 | Ограничитель | 1 |
| 11 | J260635 | Болт с шайбой | 1 |
| 11A | J900635 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 8092071 | Крышка | 1 |
| 13 | 8090177 | Крышка | 1 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 3096632 | Крышка | 1 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 9230959 | Крышка в сборе | 1 |
| 19A | 8090179 | Крышка | 1 |
| 19B | 3087440 | Штанга торсион | 1 |
| 19C | 9754651 | Кронштейн | 1 |
| 19D | J271030 | Болт с шайбой | 2 |
| 19D1 | J901030 | Болт | 1 |
| 19D2 | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
