Пилотные гидролинии (вспомогательный) — HITACHI ZX180W

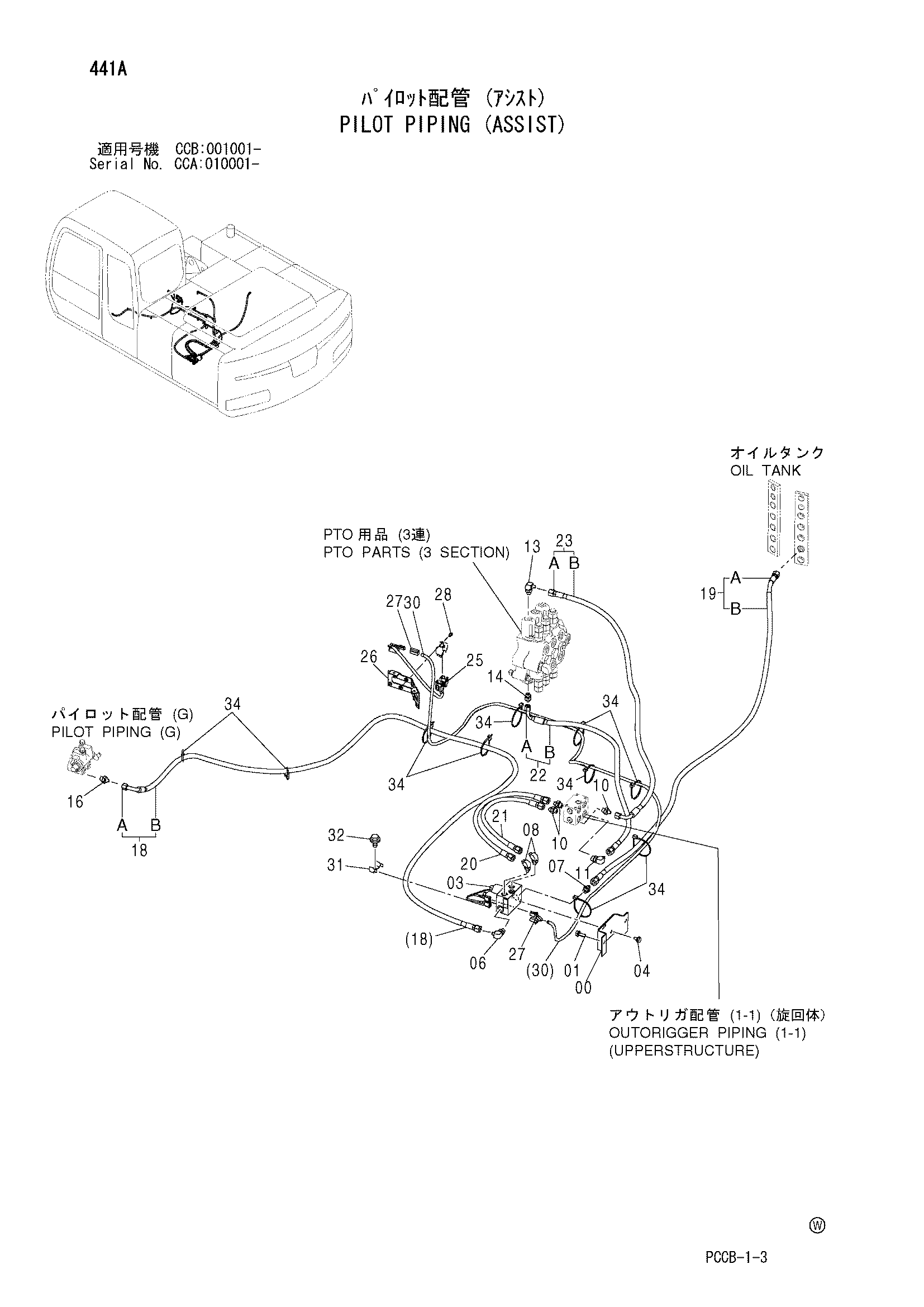

Заводская схема «Пилотные гидролинии (вспомогательный)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609596 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4463199 | Электромагнитный клапан | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852333 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 9226249 | Шланг в сборе | 1 |
| 18A | 4390222 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 7 |
| 19 | 9222044 | Шланг в сборе | 1 |
| 19A | 4478026 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 4 |
| 20 | 4474674 | Шланг | 1 |
| 21 | 4474673 | Шланг | 1 |
| 22 | 9225808 | Шланг в сборе | 1 |
| 22A | 4437738 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 23 | 9224949 | Шланг в сборе | 1 |
| 23A | 4451138 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 25 | 3100509 | Жгут проводов | 1 |
| 26 | 8094785 | Кронштейн | 1 |
| 27 | 4414207 | Реле | 2 |
| 28 | J460614 | Винт с шайбой | 1 |
| 30 | 4611048 | Жгут проводов | 1 |
| 31 | 4602634 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 1 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
