Тормоз трубопроводы (водило) — HITACHI ZX180W

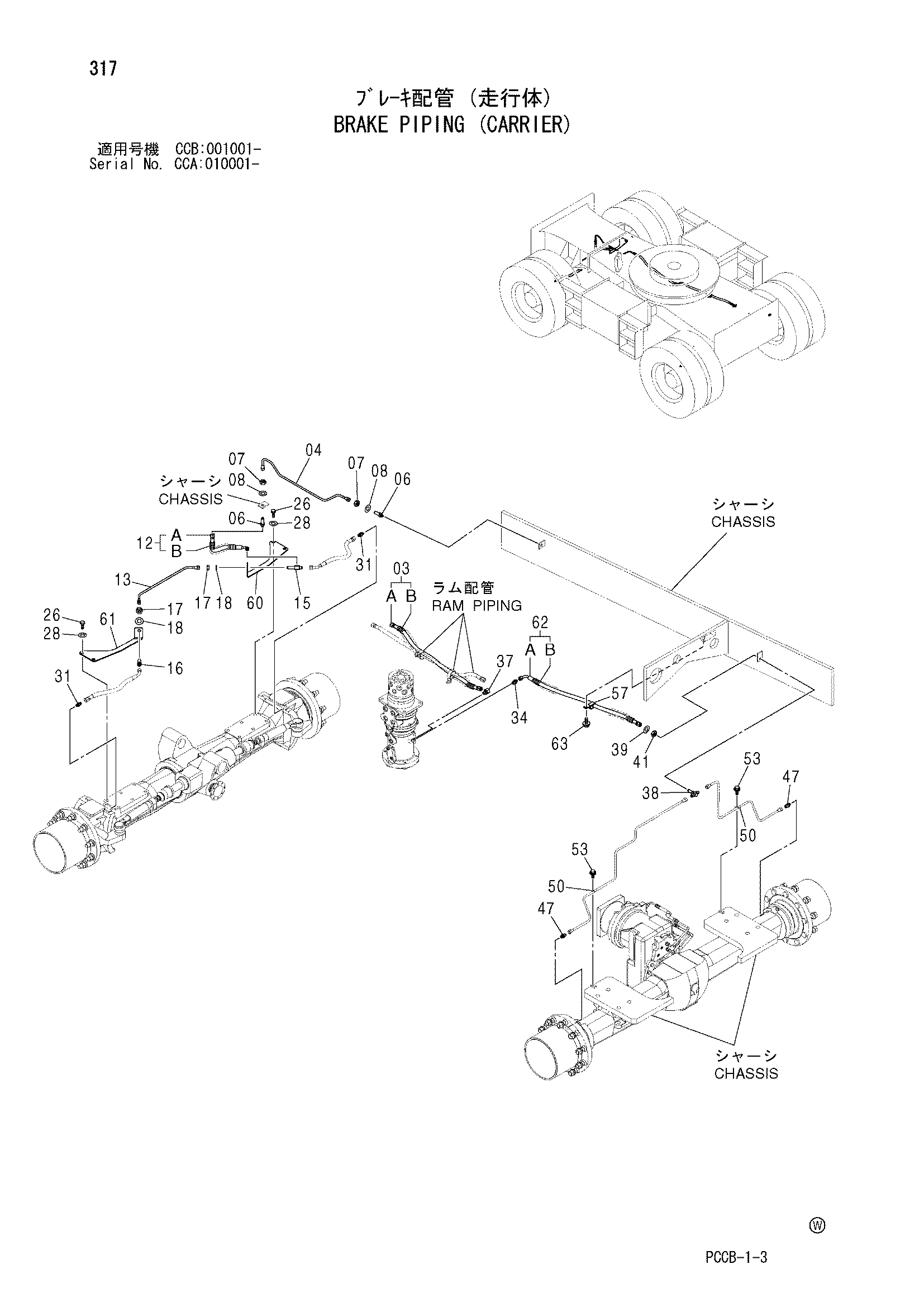

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9231773 | Шланг в сборе | 1 |
| 03A | 4610532 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 3097220 | Трубка | 1 |
| 06 | 4183224 | Адаптер | 2 |
| 07 | J952016 | Гайка | 2 |
| 08 | A590116 | Плоская шайба | 2 |
| 12 | 9236298 | Шланг в сборе | 1 |
| 12A | 4615987 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 4480088 | Трубка | 1 |
| 15 | 4479546 | Тройник | 1 |
| 16 | 4183224 | Адаптер | 1 |
| 17 | J952016 | Гайка | 2 |
| 18 | A590116 | Плоская шайба | 2 |
| 26 | J901630 | Болт | 4 |
| 28 | A590116 | Плоская шайба | 4 |
| 31 | 4472817 | Адаптер | 2 |
| 31A | 4472733 | Уплотнительное кольцо | 1 |
| 34 | A852133 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852333 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4280282 | Тройник | 1 |
| 39 | 4202531 | Гайка | 1 |
| 41 | A590114 | Плоская шайба | 1 |
| 47 | 4602370 | Адаптер | 2 |
| 50 | 4000855 | Зажим трубка | 2 |
| 53 | J260610 | Болт с шайбой | 2 |
| 53A | J900610 | Болт | 1 |
| 53B | A590106 | Плоская шайба | 1 |
| 57 | 4190266 | Зажим (22X2) | 1 |
| 60 | 4613396 | Кронштейн | 1 |
| 61 | 4613397 | Кронштейн | 1 |
| 62 | 9223172 | Шланг в сборе | 1 |
| 62A | 4313765 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 2 |
| 63 | J271020 | Болт с шайбой | 1 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
