Пилотные гидролинии (D-2) — HITACHI ZX180W

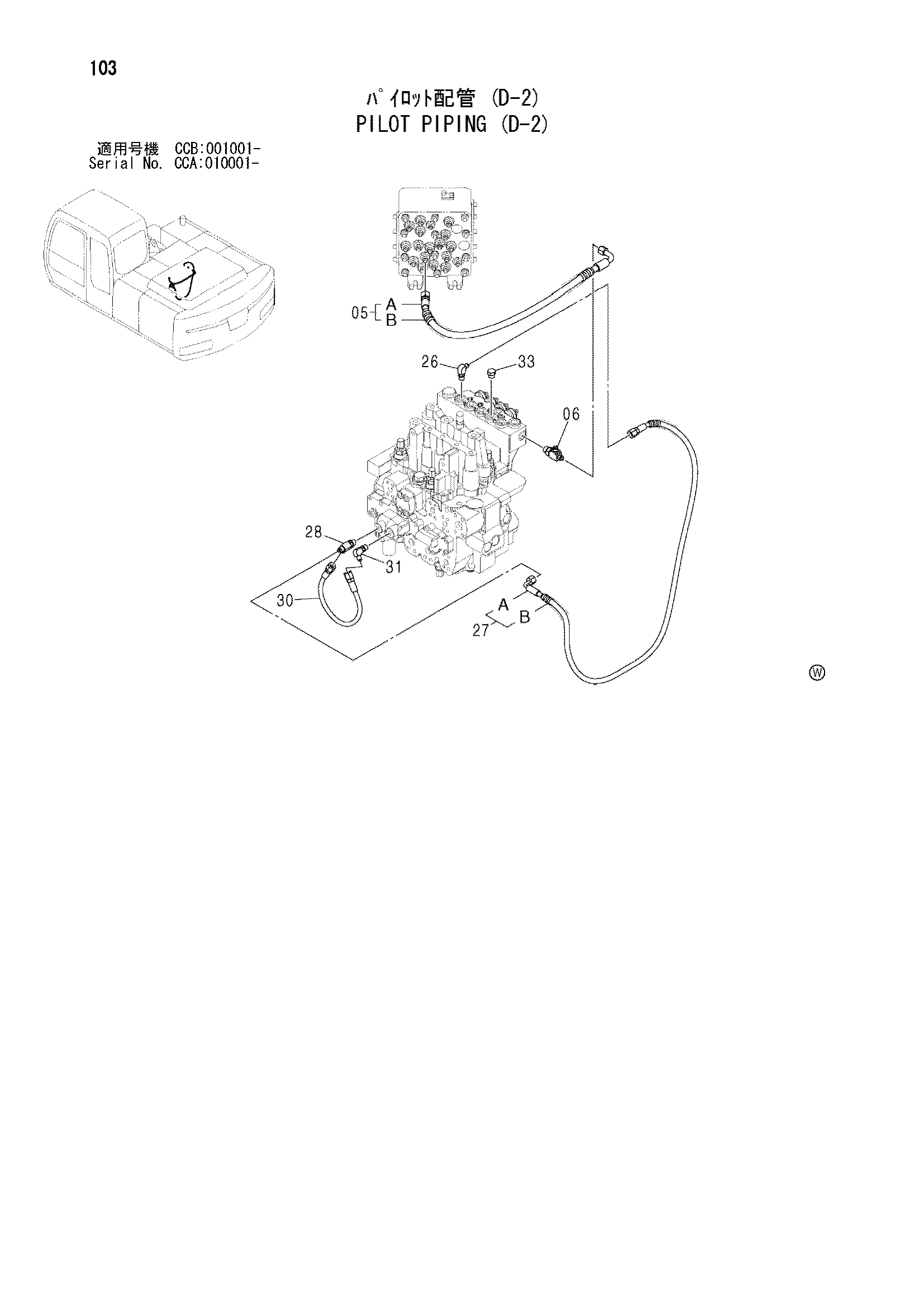

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 9235883 | Шланг в сборе | 1 |
| 05A | 4615475 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9221987 | Шланг в сборе | 1 |
| 27A | 4484584 | Шланг (DY) | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 28 | A852422 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4442331 | Шланг | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
