Масляный фильтр трубопроводы — HITACHI ZX180W

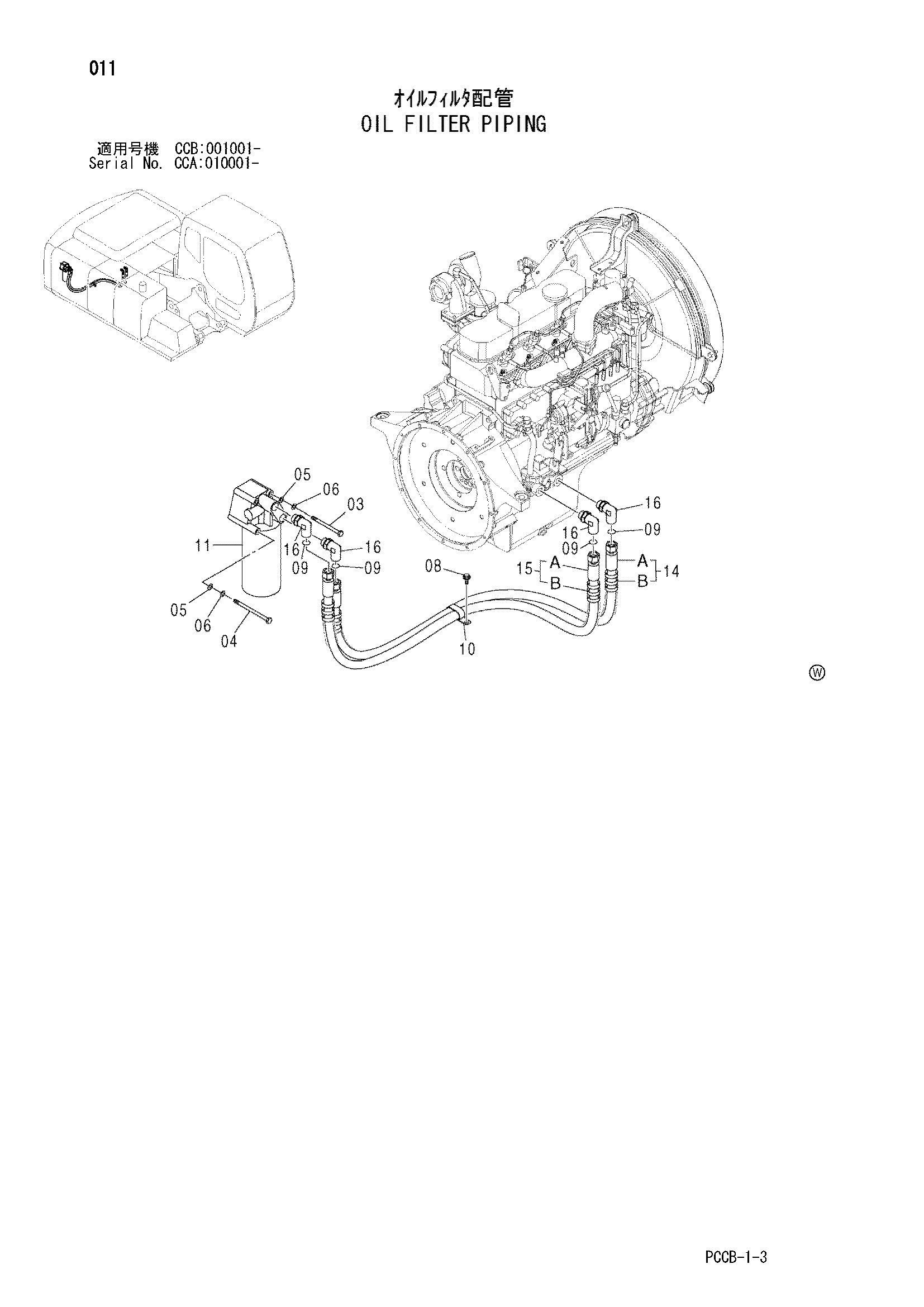

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4430912 | Уплотнительное кольцо | 4 |
| 10 | 4411911 | Зажим | 1 |
| 11 | 4485262 | Масляный фильтр | 1 |
| 11A | 4484495 | Масляный фильтр | 1 |
| 14 | 9212059 | Шланг в сборе | 1 |
| 14A | 4437250 | Шланг масляный | 1 |
| 14B | 4446406 | Защитный кожух | 1 |
| 15 | 9212060 | Шланг в сборе | 1 |
| 15A | 4470863 | Шланг масляный | 1 |
| 15B | 4446406 | Защитный кожух | 2 |
| 16 | 4473870 | Угловой штуцер | 4 |
| 16A | 4153103 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
