Пилотные гидролинии (F) — HITACHI ZX180W

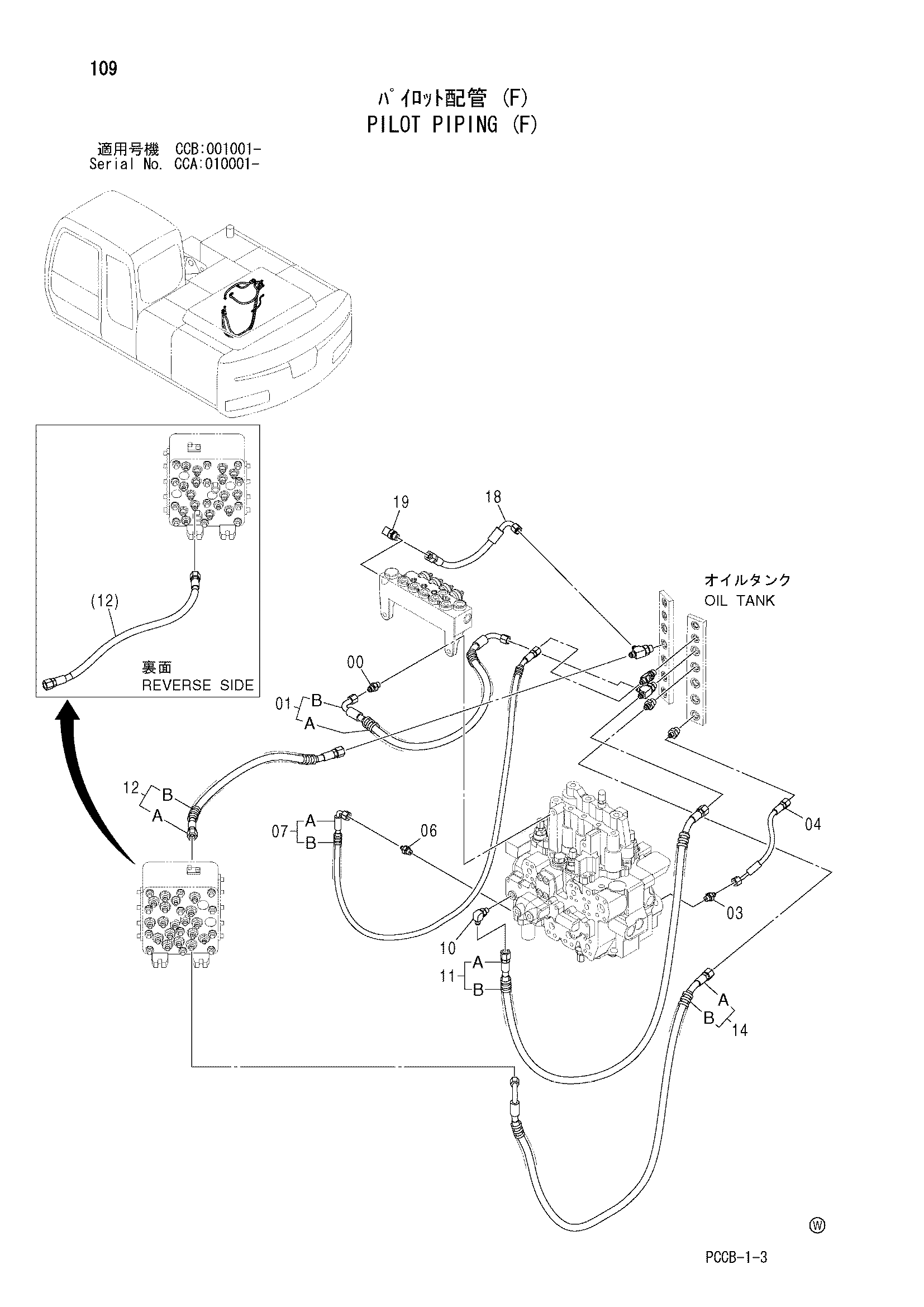

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9232905 | Шланг в сборе | 1 |
| 01A | 4611825 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4478278 | Шланг | 1 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9197465 | Шланг в сборе | 1 |
| 07A | 4448872 | Шланг (SM) | 1 |
| 07B | 4327293 | Защитный кожух | 3 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9232907 | Шланг в сборе | 1 |
| 11A | 4611511 | Шланг (SN) | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 12 | 9235879 | Шланг в сборе | 1 |
| 12A | 4450428 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 14 | 9232909 | Шланг в сборе | 1 |
| 14A | 4611603 | Шланг (DF) | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 18 | 4487172 | Шланг | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
