Пилотные гидролинии (J) — HITACHI ZX180W

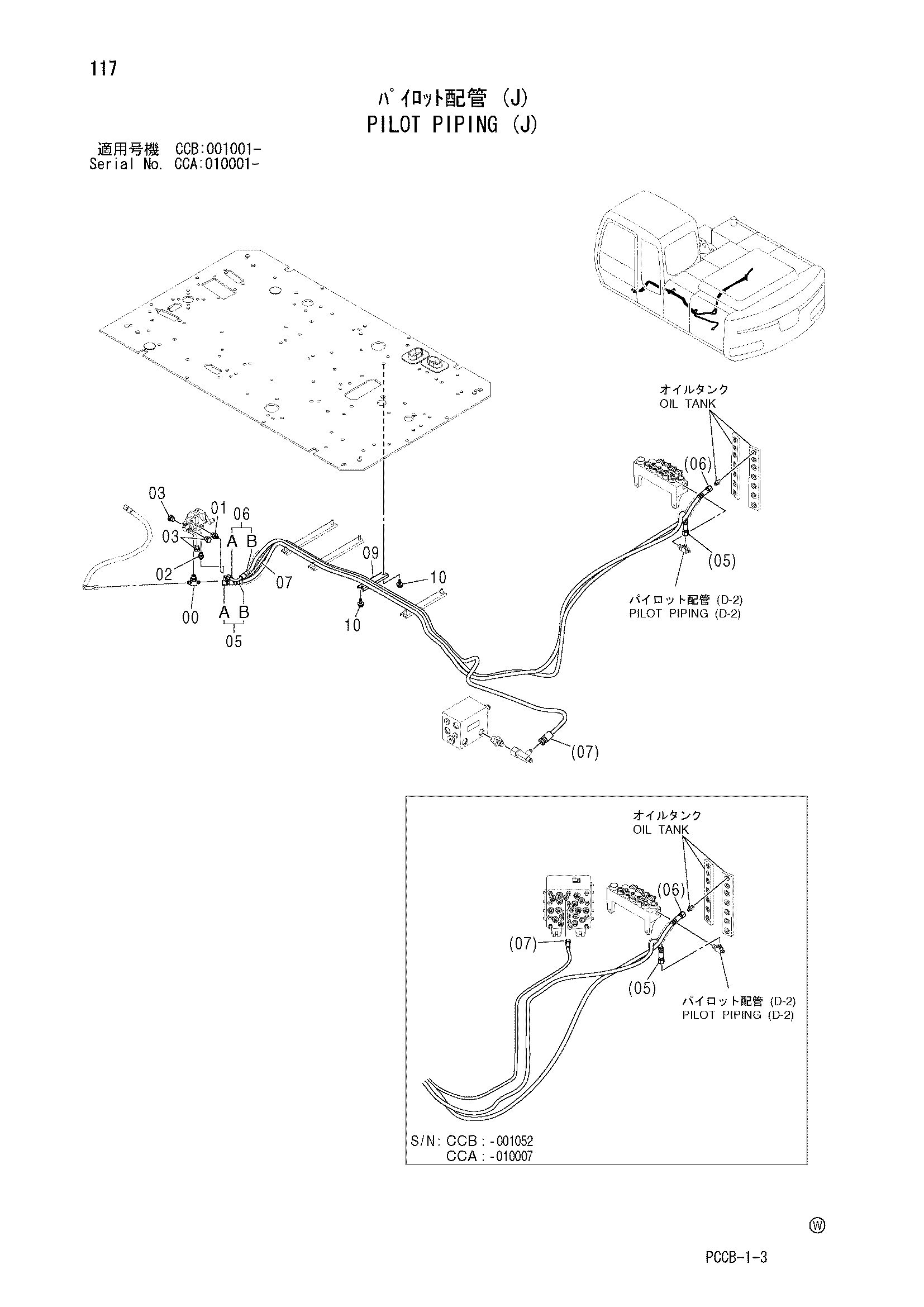

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852533 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A885003 | Пробка | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9232916 | Шланг в сборе | 1 |
| 05A | 4488333 | Шланг (PF) | 1 |
| 05B | 4327293 | Защитный кожух | 4 |
| 06 | 9232919 | Шланг в сборе | 1 |
| 06A | 4600154 | Шланг (DP) | 1 |
| 06B | 4327293 | Защитный кожух | 4 |
| 07 | 4602039 | Шланг (PH) | 1 |
| 07 | 4451813 | Шланг (PH) | 1 |
| 09 | 4342692 | Хомут шланга | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
