Гидролинии рабочего оборудования (2) (2P-BOOM) — HITACHI ZX180W

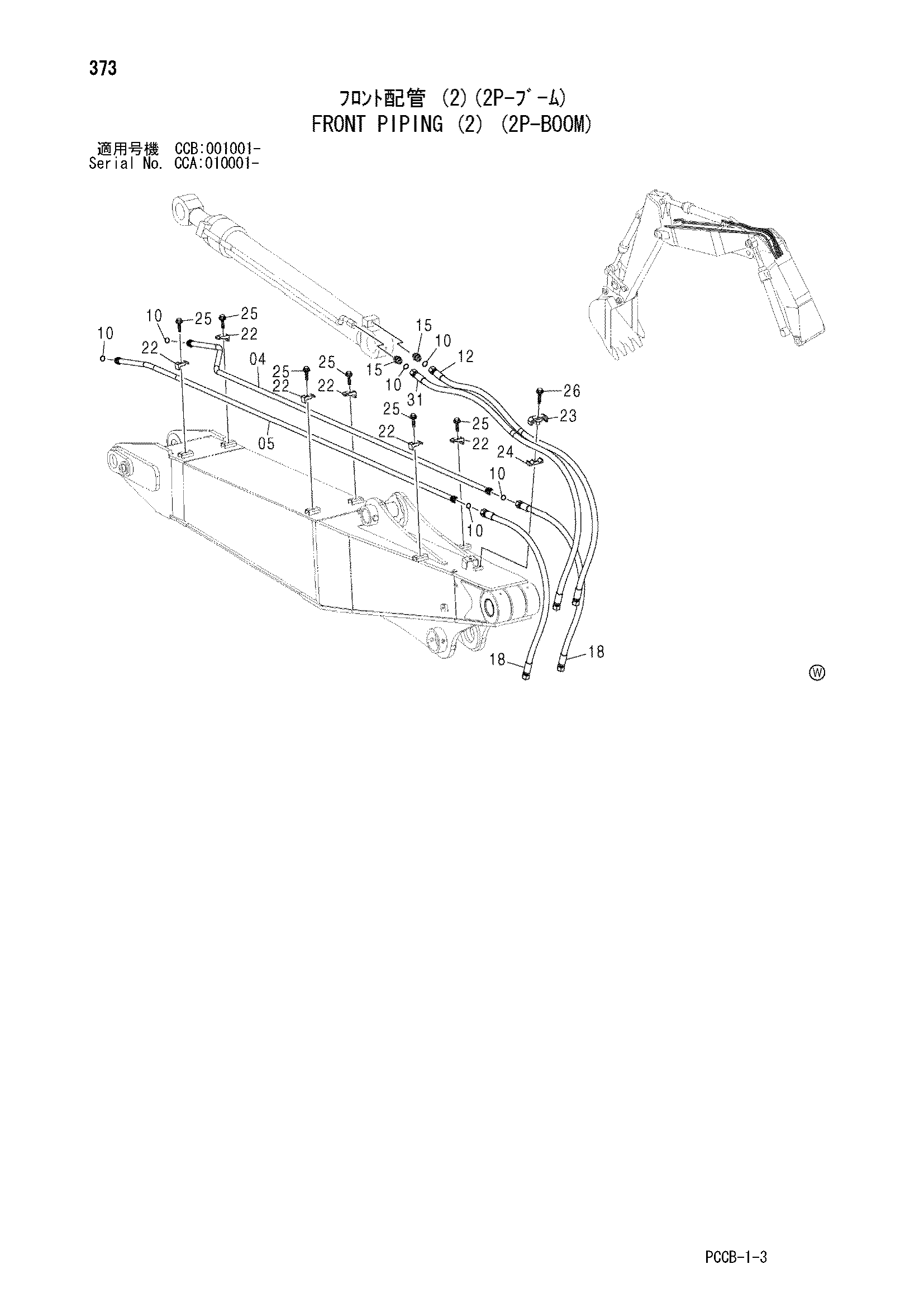

Заводская схема «Гидролинии рабочего оборудования (2) (2P-BOOM)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8089205 | Трубка | 1 |
| 05 | 8089206 | Трубка | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 6 |
| 12 | 4286286 | Шланг | 1 |
| 15 | A853166 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4286269 | Шланг | 2 |
| 22 | 4190126 | Хомут трубки | 6 |
| 23 | 4285723 | Хомут трубки | 1 |
| 24 | 4285722 | Резиновая прокладка | 1 |
| 25 | J271260 | Болт с шайбой | 6 |
| 25A | J901260 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271270 | Болт с шайбой | 1 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 31 | 4286286 | Шланг (L=2450) | 1 |
| 31 | 4286284 | Шланг (L=2350) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
