Пилотные гидролинии (A) — HITACHI ZX180W

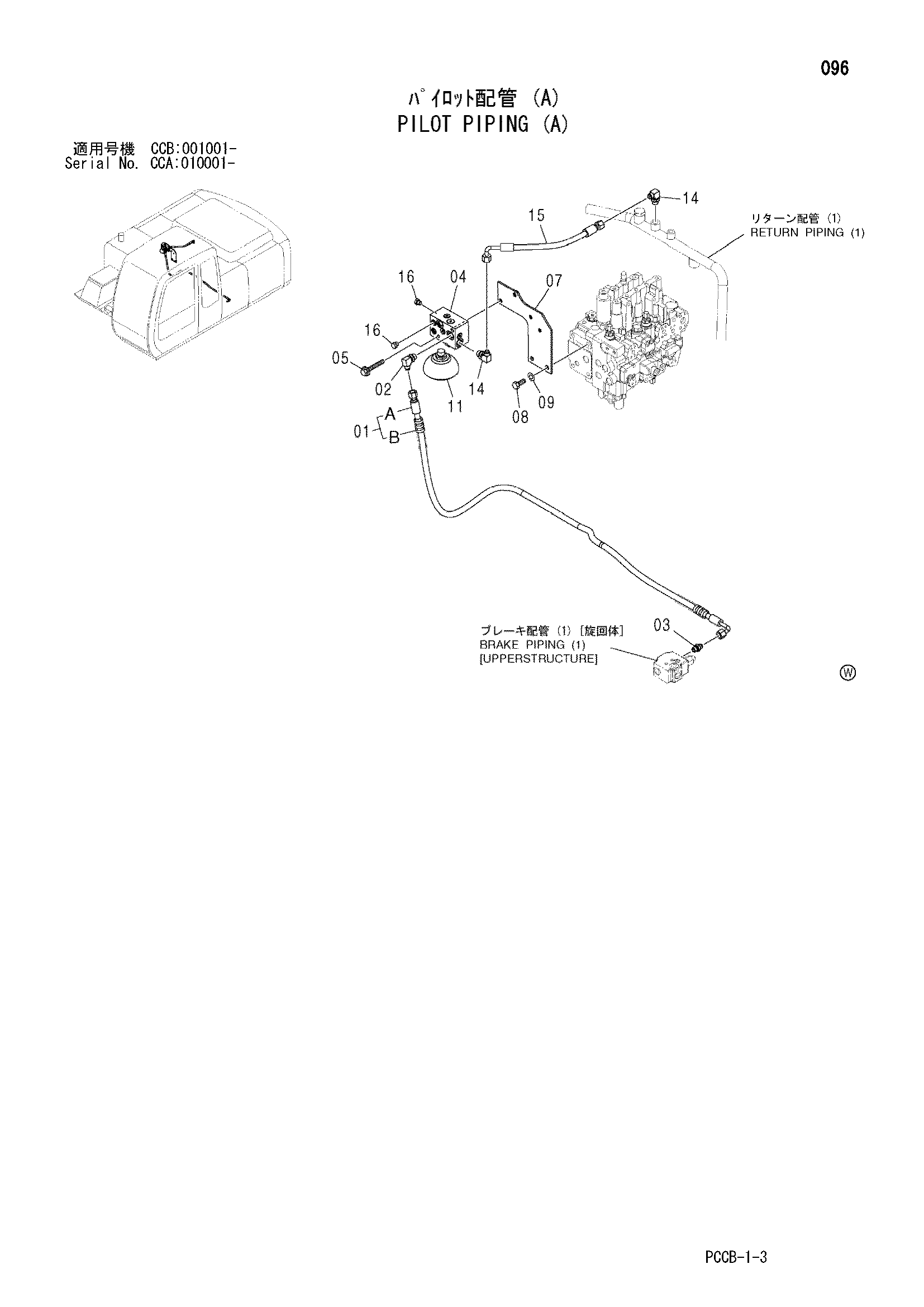

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9232896 | Шланг в сборе | 1 |
| 01A | 4389011 | Шланг (PA) | 1 |
| 01B | 4327294 | Защитный кожух | 4 |
| 02 | A852344 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4489342 | Адаптер | 1 |
| 03A | 4506416 | Уплотнительное кольцо | 1 |
| 04 | 4467200 | Предохранительный клапан | 1 |
| 05 | J271090 | Болт с шайбой | 2 |
| 05A | J901090 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9759462 | Кронштейн | 1 |
| 08 | J901425 | Болт | 2 |
| 09 | A590914 | Пружинная шайба | 2 |
| 11 | 4459334 | Гидроаккумулятор | 1 |
| 14 | A852344 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4420423 | Шланг | 1 |
| 16 | A885002 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
