Шланг защита от разрыва клапан трубопроводы (стрела) (моноблочный стрела) — HITACHI ZX180W

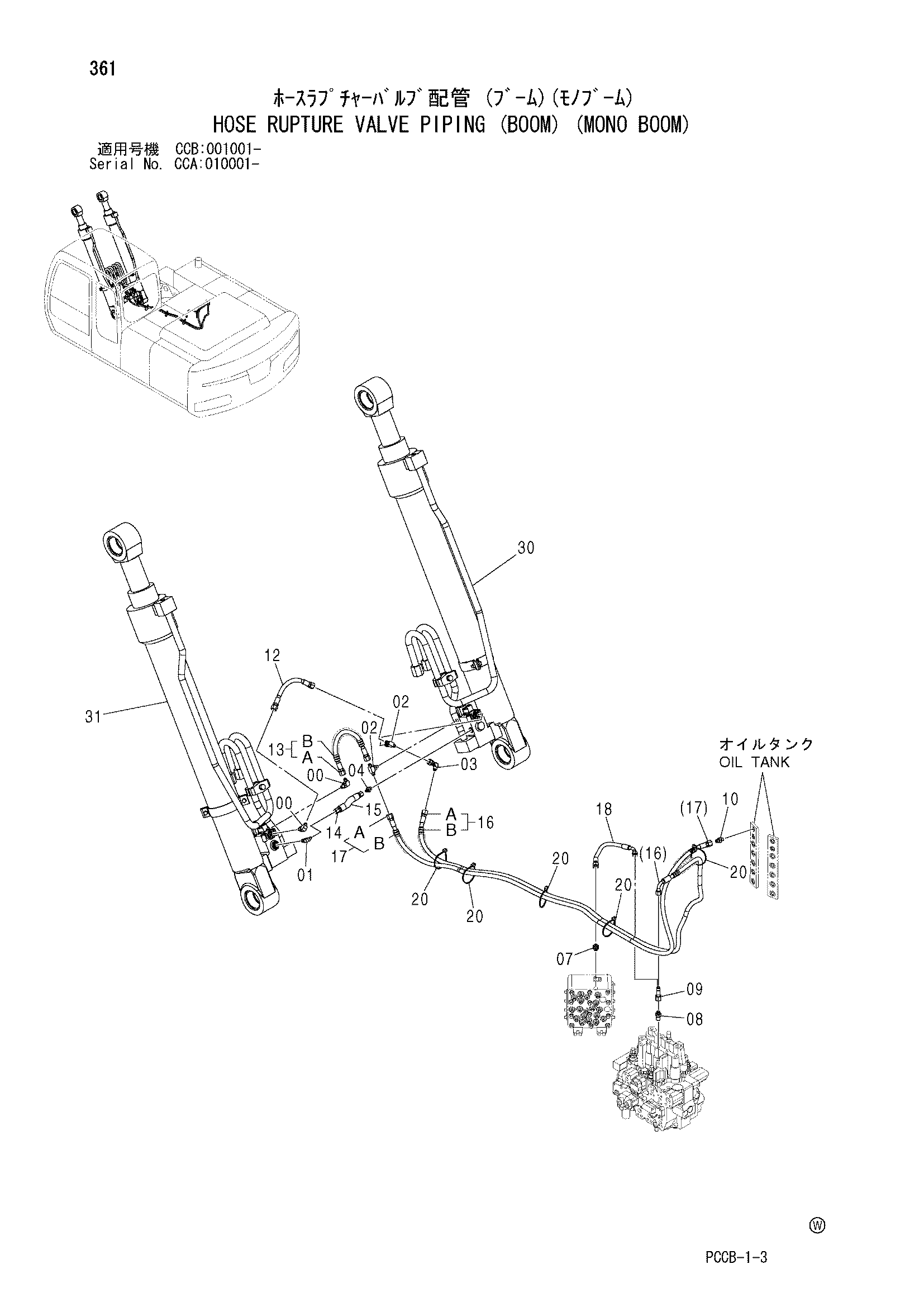

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела) (моноблочный стрела)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852523 | Тройник | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4239976 | Унион S | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4202422 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4246672 | Соединительный штуцер | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4605465 | Шланг | 1 |
| 13 | 9190082 | Шланг в сборе | 1 |
| 13A | 4436267 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 4436270 | Шланг | 1 |
| 15 | 4436292 | Защита шланга | 1 |
| 16 | 9231838 | Шланг в сборе | 1 |
| 16A | 4610579 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 17 | 9234398 | Шланг в сборе | 1 |
| 17A | 4613474 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 6 |
| 18 | 4436264 | Шланг | 1 |
| 20 | 4055312 | Ленточный зажим | 5 |
| 30 | 4606767 | Гидроцилиндр. стрела (правый) | 1 |
| 31 | 4606768 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
