Напорные трубопроводы — HITACHI ZX180W

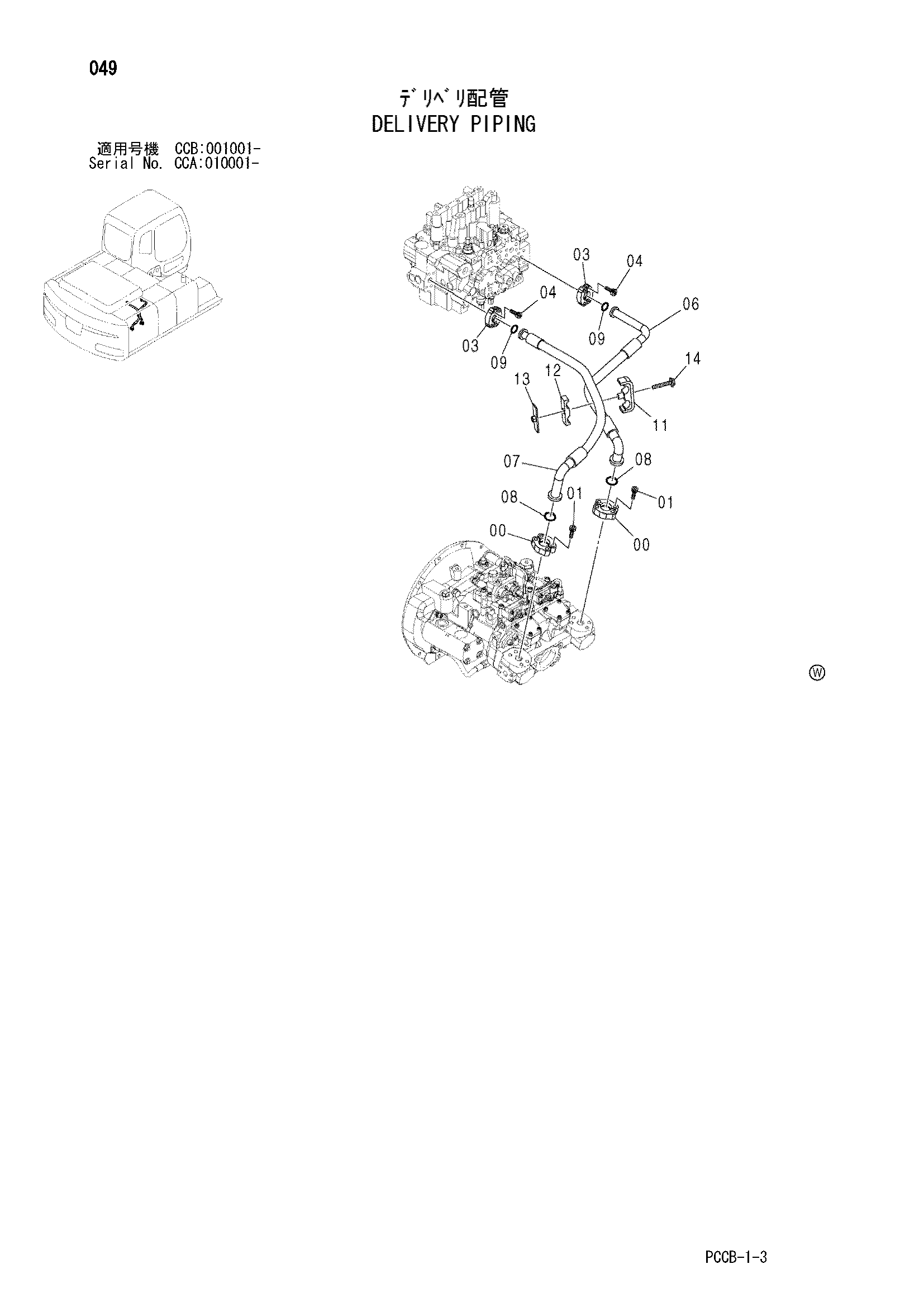

Заводская схема «Напорные трубопроводы» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 4 |
| 01 | J781240 | Болт с внутренним шестигранником | 8 |
| 03 | 4506459 | Разъёмный фланец | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 4488217 | Шланг | 1 |
| 07 | 4488220 | Шланг | 1 |
| 08 | 966993 | Уплотнительное кольцо | 2 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 8062021 | Хомут | 1 |
| 12 | 3072291 | Резиновая прокладка | 1 |
| 13 | 9738975 | Хомут | 1 |
| 14 | J271275 | Болт с шайбой | 1 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
