Шасси — HITACHI ZX180W

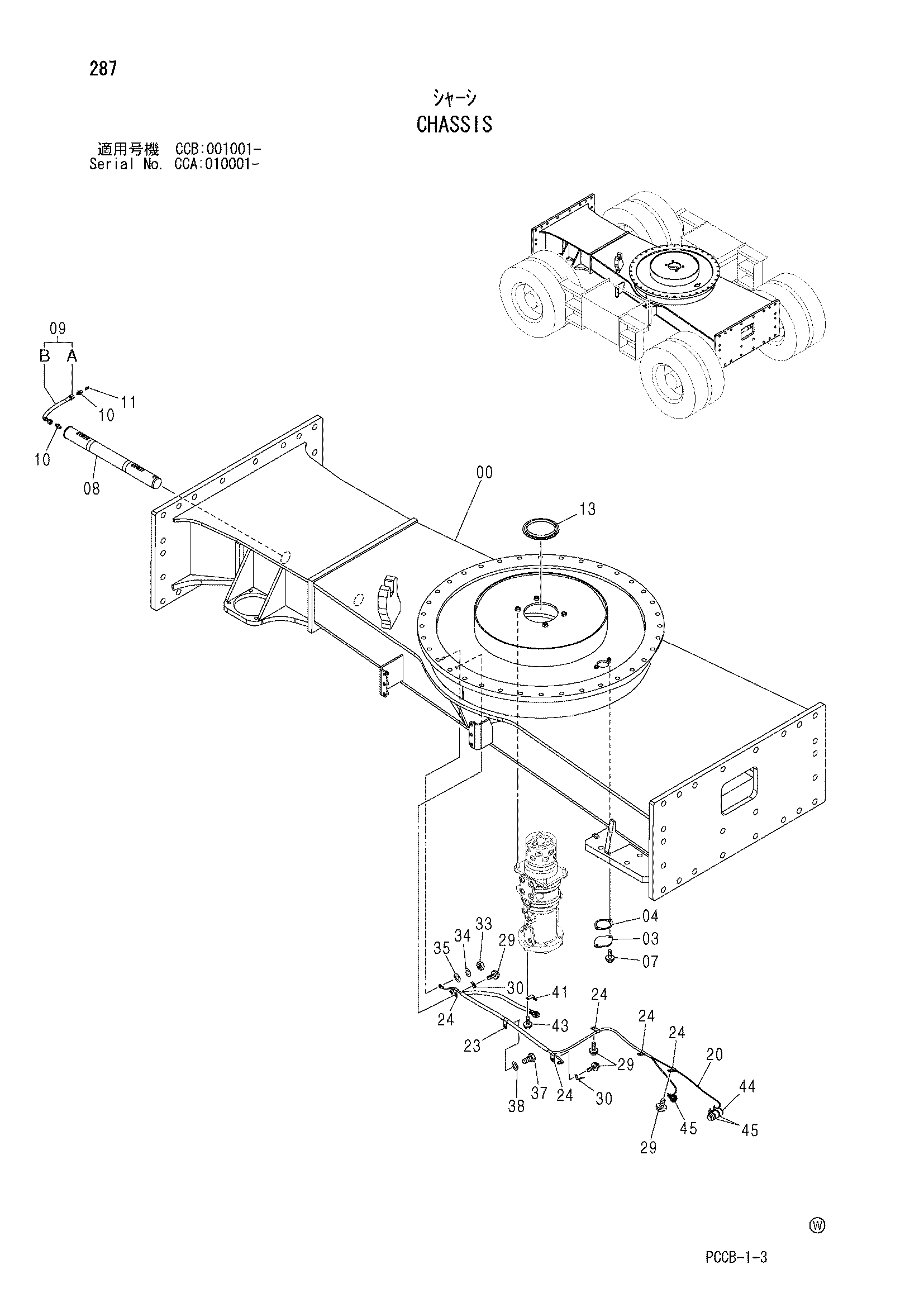

Заводская схема «Шасси» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008666 | Рама шасси | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 3094002 | Палец | 1 |
| 09 | 9224611 | Шланг в сборе | 1 |
| 09A | 4600723 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 4154651 | Адаптер | 2 |
| 11 | J75481 | Пресс-маслёнка | 1 |
| 13 | 4620403 | Уплотнение | 1 |
| 20 | 3094698 | Жгут проводов | 1 |
| 23 | 4190253 | Зажим (16) | 1 |
| 24 | 4190261 | Зажим (10) | 5 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4257159 | Кронштейн | 2 |
| 33 | J950010 | Гайка | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 35 | A590110 | Плоская шайба | 1 |
| 37 | J901020 | Болт | 1 |
| 38 | A590110 | Плоская шайба | 1 |
| 41 | 4602633 | Кронштейн | 1 |
| 43 | J260612 | Болт с шайбой | 1 |
| 43A | J900612 | Болт | 1 |
| 43B | A590106 | Плоская шайба | 1 |
| 44 | 4207239 | Колпачок | 1 |
| 45 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
