Обратные трубопроводы (1) — HITACHI ZX180W

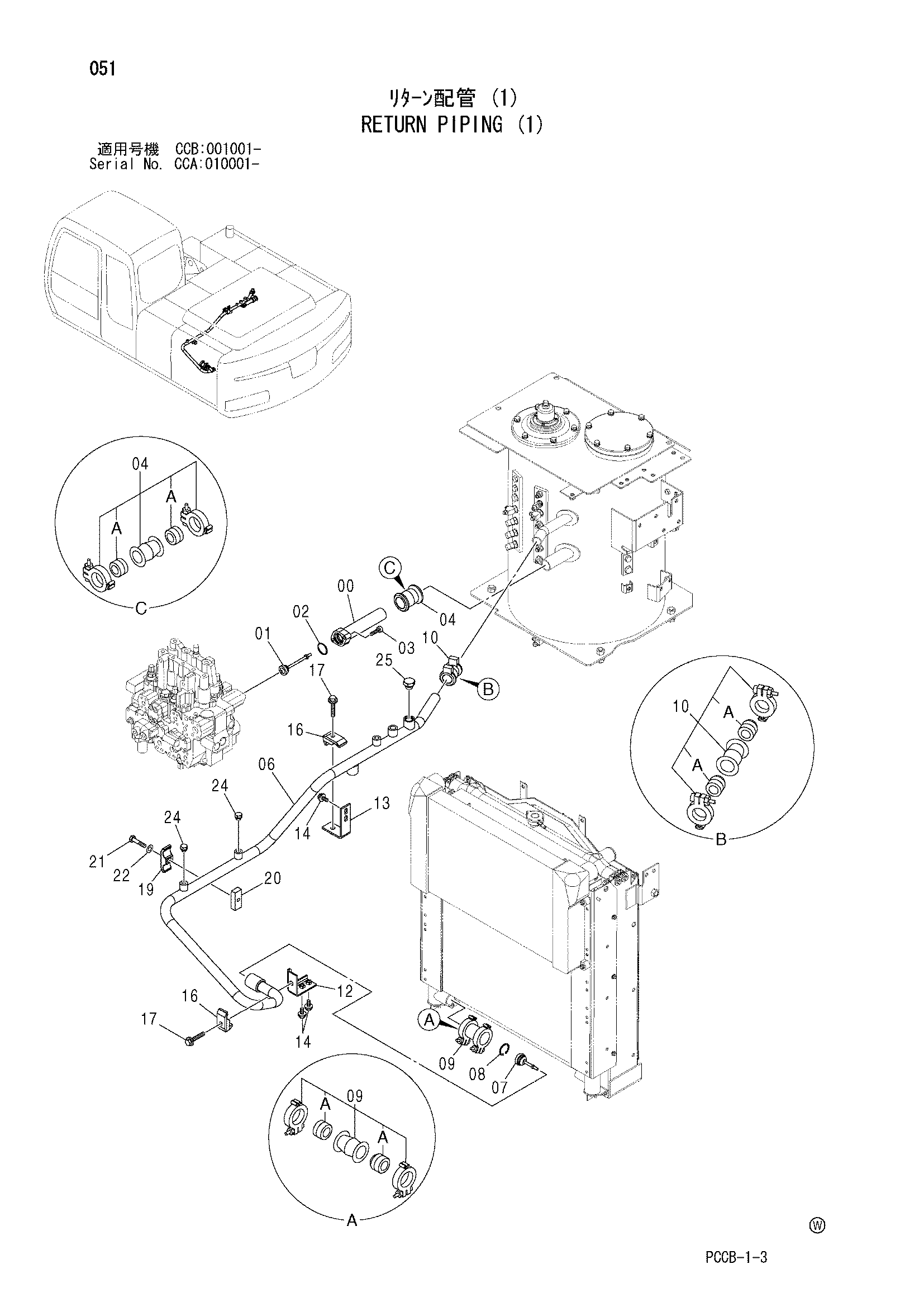

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064356 | Обратная трубка | 1 |
| 01 | 4455119 | Клапан | 1 |
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 03 | J781040 | Болт с внутренним шестигранником | 2 |
| 04 | 4069801 | Муфта | 1 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 7043956 | Трубка | 1 |
| 07 | 4483948 | Клапан | 1 |
| 08 | 991718 | Стопорное кольцо | 1 |
| 09 | 4067834 | Муфта | 1 |
| 09A | 4196260 | Уплотнение кольцо | 2 |
| 10 | 4071213 | Муфта | 1 |
| 10A | 4196258 | Уплотнение кольцо | 2 |
| 12 | 8087481 | Кронштейн | 1 |
| 13 | 8077342 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4190127 | Хомут трубки | 2 |
| 17 | J271270 | Болт с шайбой | 2 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4189860 | Хомут трубки | 1 |
| 20 | 4369262 | Седло винта | 1 |
| 21 | J901265 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 24 | A885003 | Пробка | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A885006 | Пробка | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
