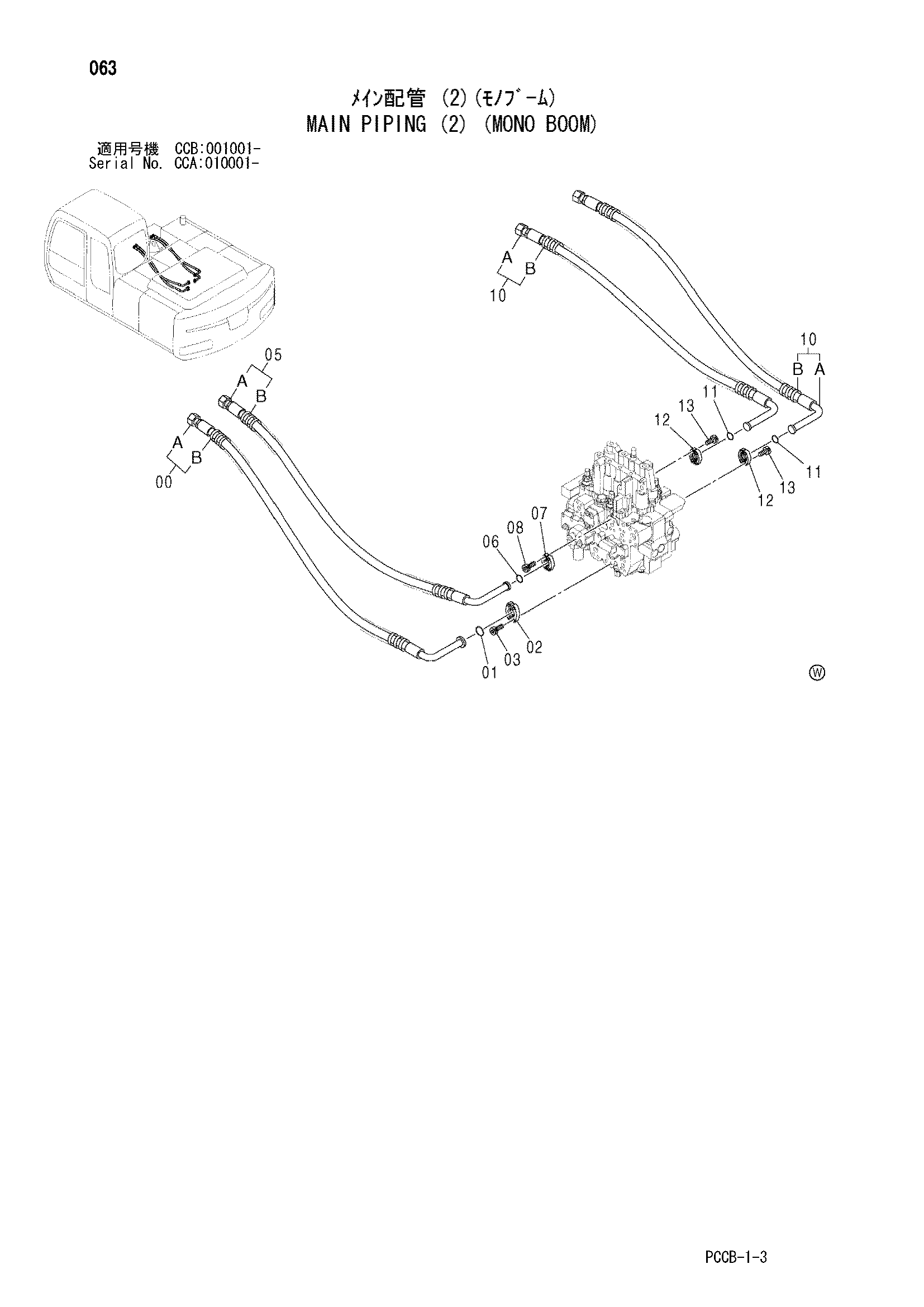

Основные гидролинии (2) (моноблочный стрела) — HITACHI ZX180W
Заводская схема «Основные гидролинии (2) (моноблочный стрела)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9222054 | Шланг в сборе | 1 |
| 00A | 4487100 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | 986910 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 9160517 | Шланг в сборе | 1 |
| 05A | 4385202 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 2 |
| 06 | 4510167 | Уплотнительное кольцо | 1 |
| 07 | 4510173 | Разъёмный фланец | 2 |
| 08 | J780825 | Болт с внутренним шестигранником | 4 |
| 10 | 9232931 | Шланг в сборе | 2 |
| 10A | 4611873 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 4510167 | Уплотнительное кольцо | 2 |
| 12 | 4510173 | Разъёмный фланец | 4 |
| 13 | J780825 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
