Трансмиссия трубопроводы (1-2) (верхняя платформа) — HITACHI ZX180W

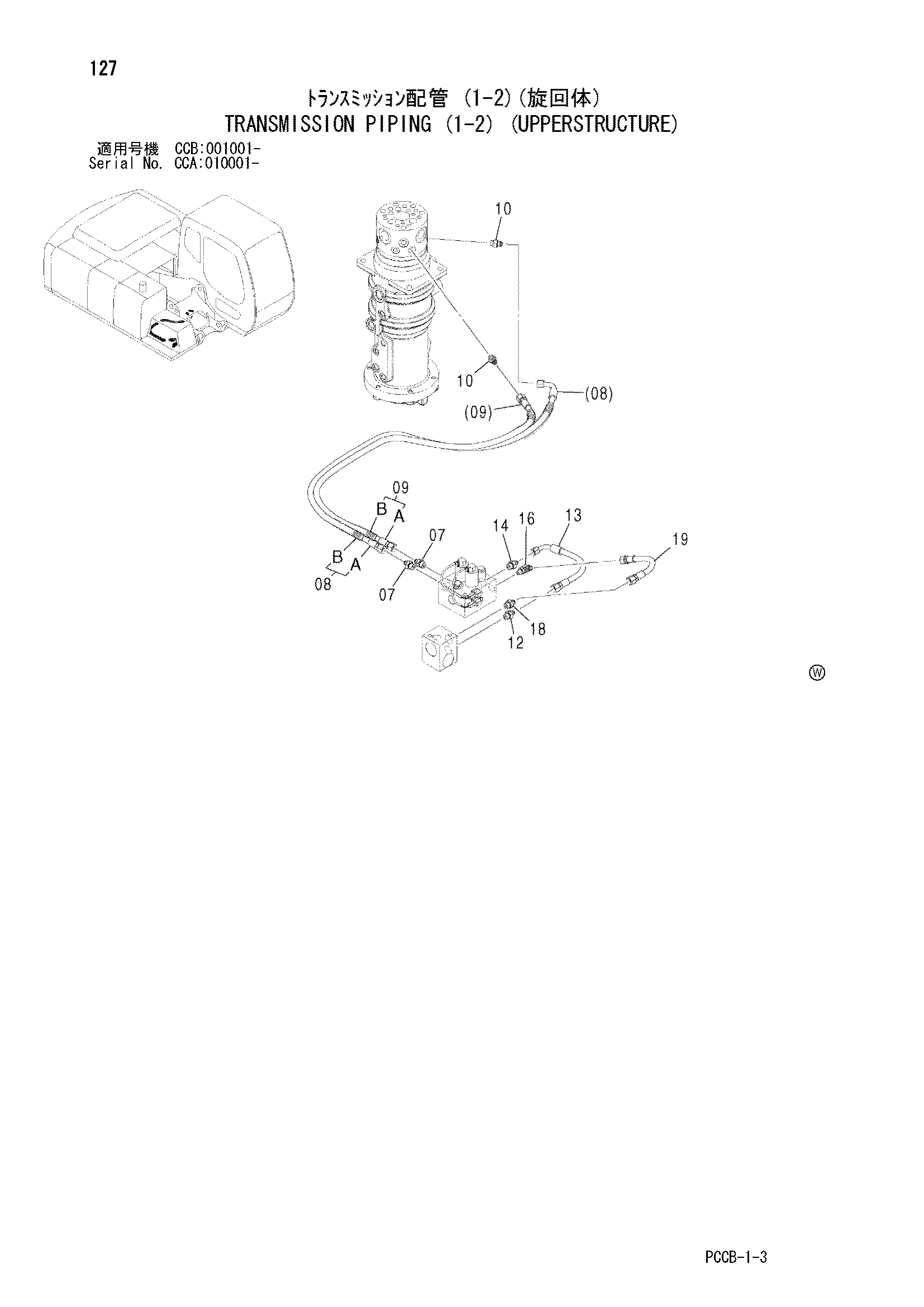

Заводская схема «Трансмиссия трубопроводы (1-2) (верхняя платформа)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9232911 | Шланг в сборе | 1 |
| 08A | 4611513 | Шланг (11) | 1 |
| 08B | 4327293 | Защитный кожух | 3 |
| 09 | 9232912 | Шланг в сборе | 1 |
| 09A | 4611605 | Шланг (14) | 1 |
| 09B | 4327293 | Защитный кожух | 3 |
| 10 | A852123 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4487172 | Шланг | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4605465 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
