Машина отопитель — HITACHI ZX180W

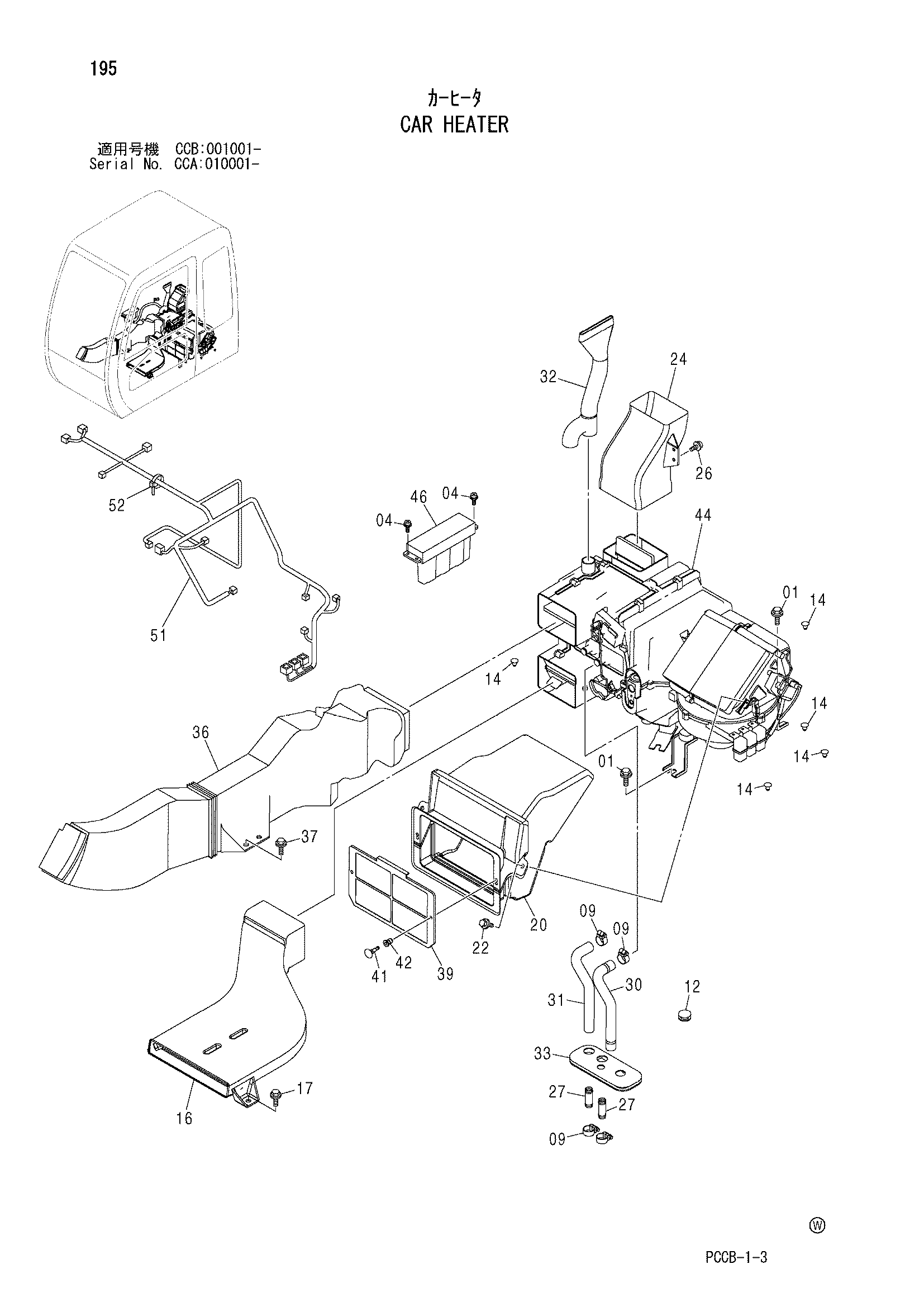

Заводская схема «Машина отопитель» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J460514 | Винт с шайбой | 4 |
| 09 | 4514699 | Хомут шланга | 4 |
| 12 | 4205084 | Резиновая втулка | 2 |
| 14 | 4280359 | Зажим | 6 |
| 16 | 4426155 | Воздуховод | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4426162 | Воздуховод | 1 |
| 22 | J260820 | Болт с шайбой | 2 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | 4426157 | Воздуховод | 1 |
| 26 | J460616 | Винт с шайбой | 2 |
| 27 | 4347396 | Соединение трубка | 2 |
| 30 | 4430873 | Водяной шланг | 1 |
| 31 | 4430872 | Водяной шланг | 1 |
| 32 | 4436441 | Воздуховод | 1 |
| 33 | 2044922 | Резиновая втулка | 1 |
| 36 | 4426158 | Воздуховод | 1 |
| 37 | J271030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4441139 | Фильтр | 1 |
| 41 | 4441059 | Зажим | 2 |
| 42 | 4441061 | Зажим | 2 |
| 44 | 4609676 | Отопитель | 1 |
| 46 | 4450708 | Контроллер | 1 |
| 51 | 4610412 | Жгут проводов | 1 |
| 52 | 4475769 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
