Пилотные гидролинии (D-1) — HITACHI ZX180W

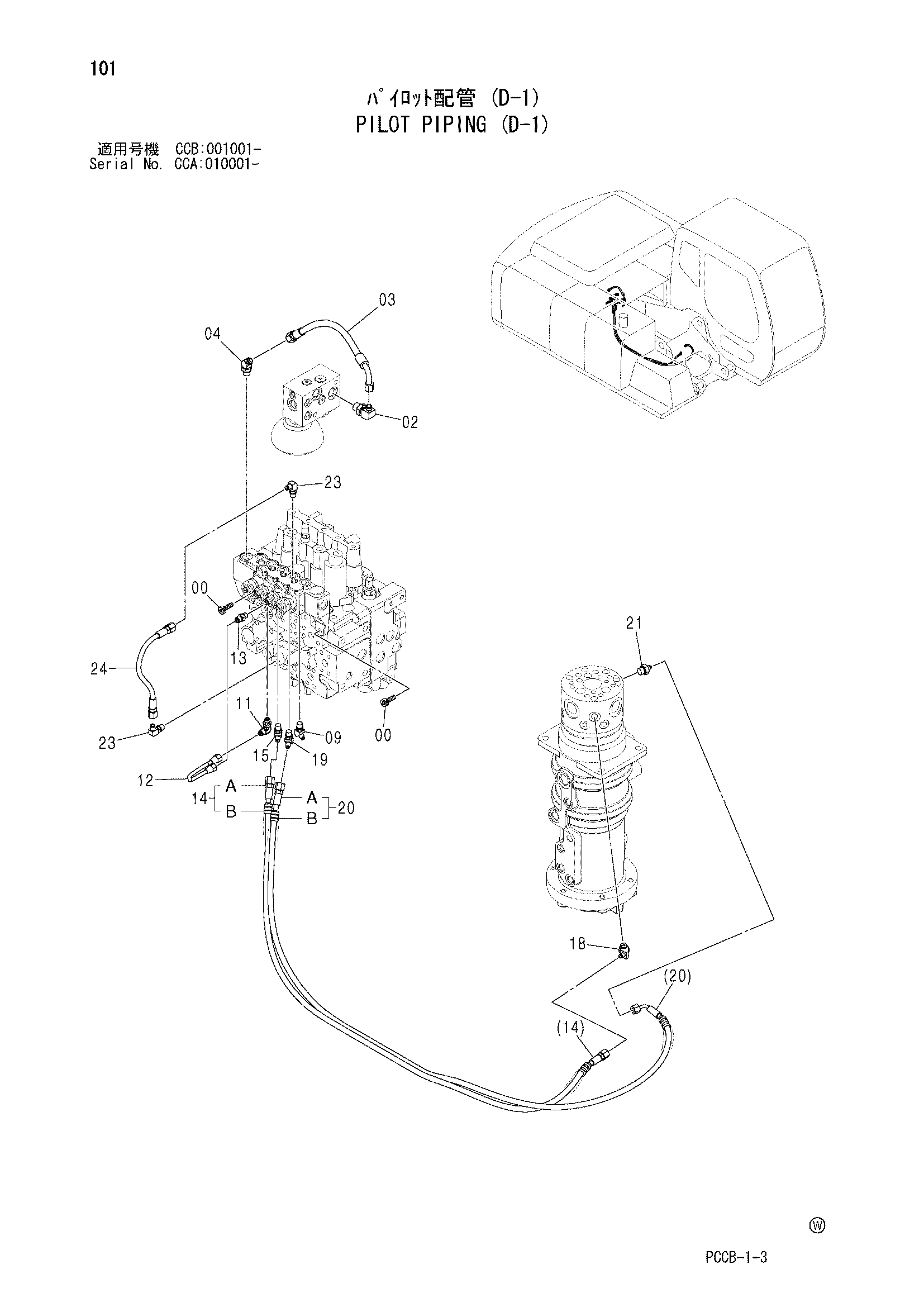

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4436254 | Шланг | 1 |
| 04 | A852233 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852222 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4293950 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4480238 | Трубка | 1 |
| 13 | 4255304 | Штуцер трубки | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9233238 | Шланг в сборе | 1 |
| 14A | 4611826 | Шланг (SE) | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | A852222 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852232 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852222 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9221986 | Шланг в сборе | 1 |
| 20A | 4484583 | Шланг (SI) | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4451995 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
