Гидроцилиндр трубопроводы — HITACHI ZX180W

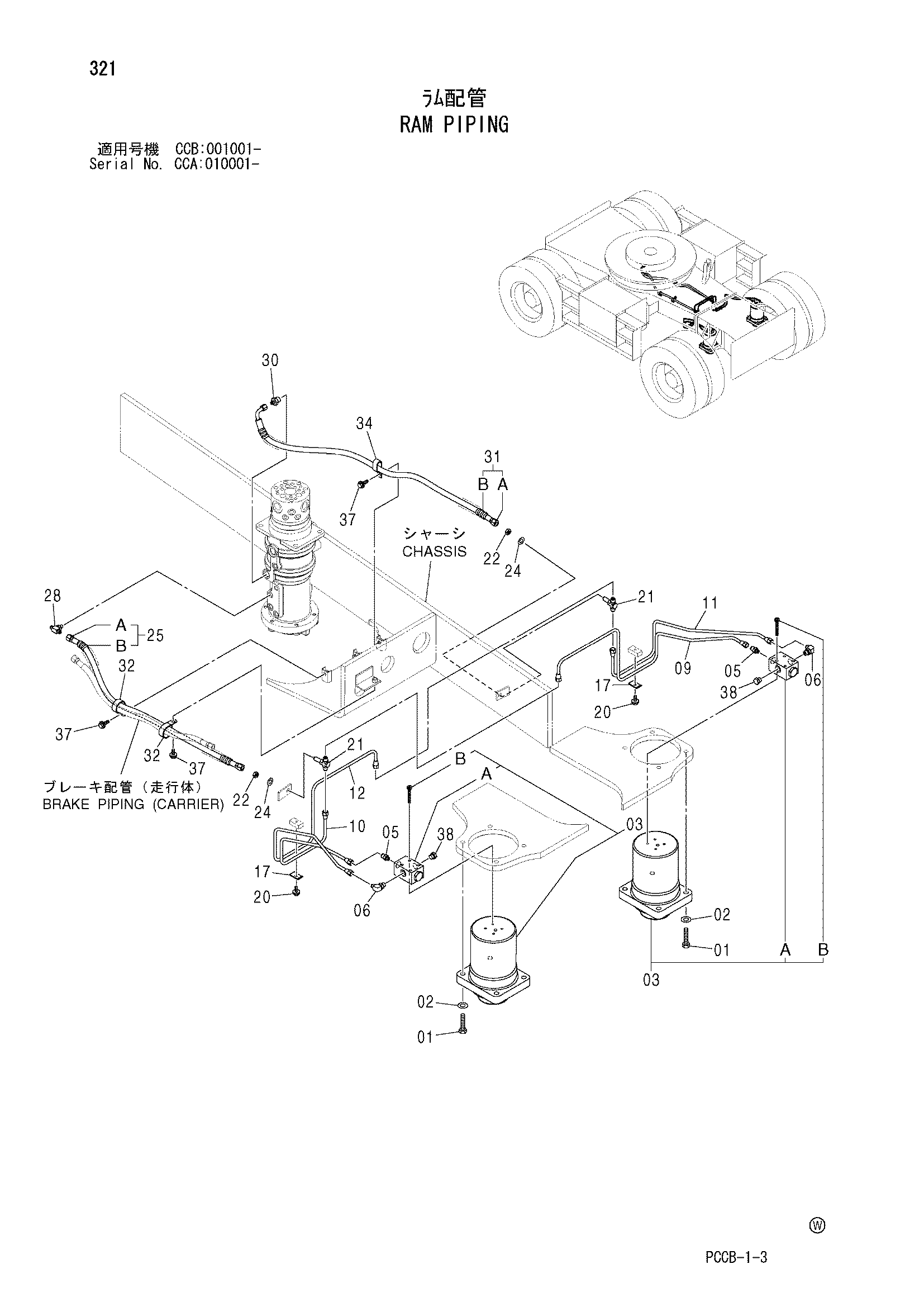

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901670 | Болт | 8 |
| 02 | A590116 | Плоская шайба | 8 |
| 03 | 9208714 | Гидроцилиндр. гидроцилиндр | 2 |
| 03A | 9208795 | Обратный клапан | 1 |
| 03B | M340860 | Болт с внутренним шестигранником | 4 |
| 05 | 4344025 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4209704 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 3097147 | Трубка | 1 |
| 10 | 3097148 | Трубка | 1 |
| 11 | 3097149 | Трубка | 1 |
| 12 | 3097150 | Трубка | 1 |
| 17 | 4043942 | Хомут трубки | 2 |
| 20 | J260825 | Болт с шайбой | 2 |
| 20A | J900825 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4280282 | Тройник | 2 |
| 22 | 4202531 | Гайка | 2 |
| 24 | A590114 | Плоская шайба | 2 |
| 25 | 9228659 | Шланг в сборе | 1 |
| 25A | 4606526 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 28 | A852523 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852143 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 9228658 | Шланг в сборе | 1 |
| 31A | 4606702 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 4193848 | Зажим (45) | 2 |
| 34 | 4190266 | Зажим (22X2) | 1 |
| 37 | J271020 | Болт с шайбой | 3 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | A885003 | Пробка | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
