Электрооборудование (A) — HITACHI ZX180W

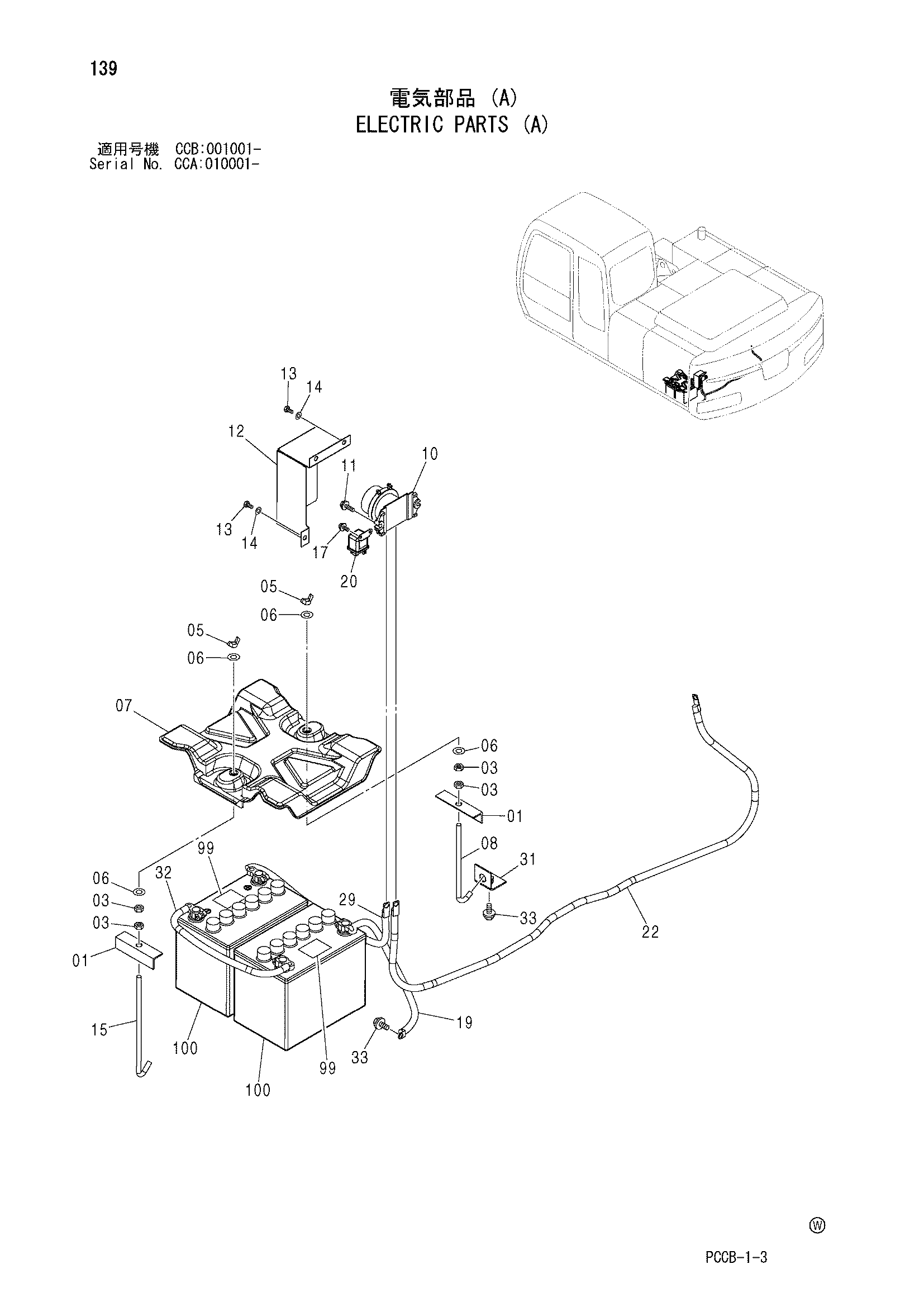

Заводская схема «Электрооборудование (A)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257035 | Опора | 2 |
| 03 | J950010 | Гайка | 4 |
| 05 | M570010 | Гайка винг | 2 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | 4359331 | Болт крюк | 1 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J260830 | Болт с шайбой | 2 |
| 11A | J900830 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 3087816 | Крышка | 1 |
| 13 | J900816 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 15 | 4257034 | Болт крюк | 1 |
| 17 | J260620 | Болт с шайбой | 2 |
| 17A | J900620 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 4420775 | Жгут проводов | 1 |
| 20 | 4452159 | Реле | 1 |
| 22 | 4425444 | Жгут проводов | 1 |
| 29 | 4446688 | Жгут проводов | 1 |
| 31 | 9746365 | Кронштейн | 1 |
| 32 | 4447905 | Жгут проводов | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 99 | 4359156 | Информационная табличка <EU> | 1 |
| 100 | 4601757 | Аккумулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
