Основные гидролинии (4) — HITACHI ZX180W

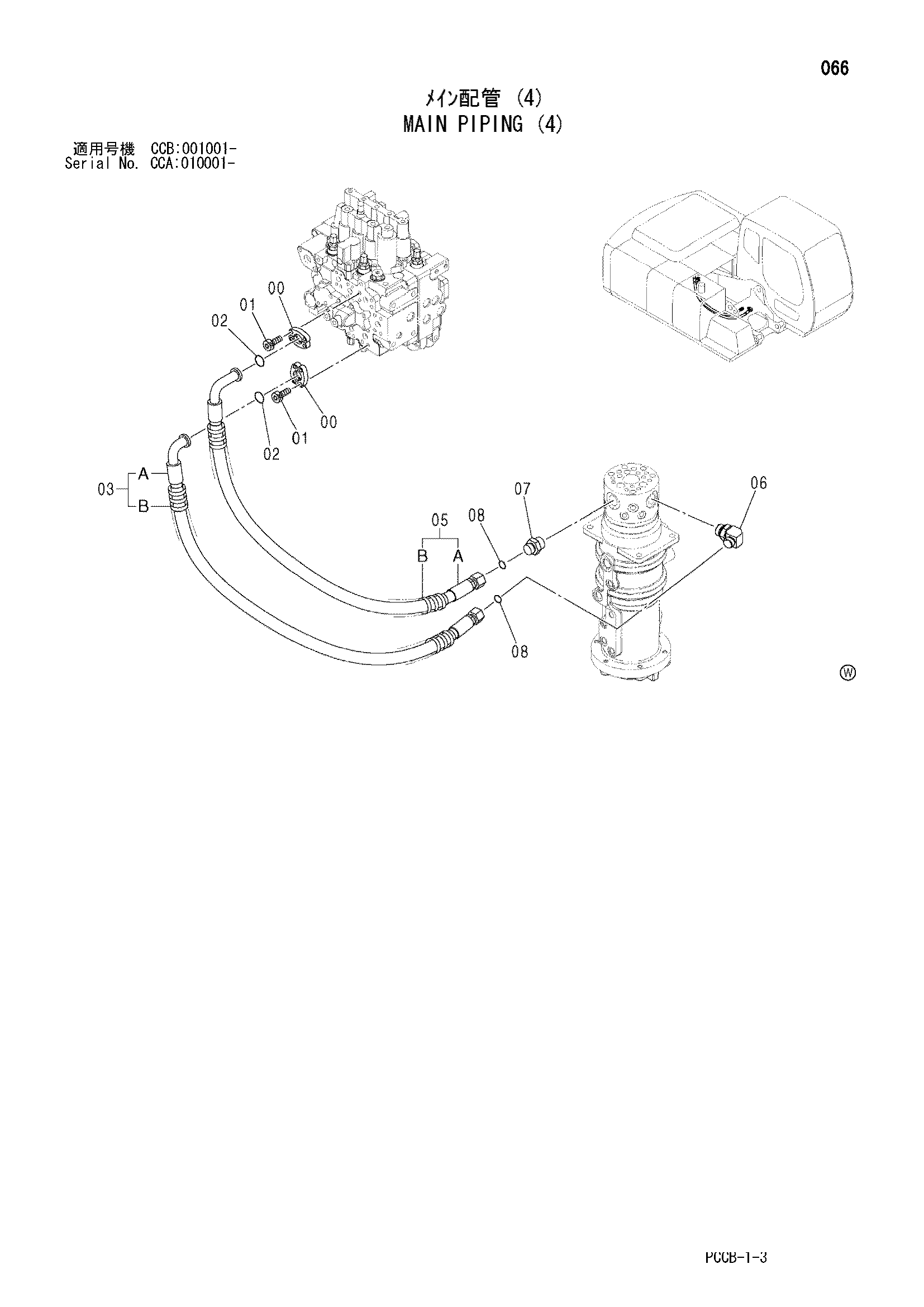

Заводская схема «Основные гидролинии (4)» для HITACHI ZX180W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | 9235877 | Шланг в сборе | 1 |
| 03A | 4615471 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 4 |
| 05 | 9232894 | Шланг в сборе | 1 |
| 05A | 4466540 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 3 |
| 06 | A853386 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853186 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
