Шланг защита от разрыва клапан трубопроводы (стрела) (2P-BOOM) — HITACHI ZX180W-AMS

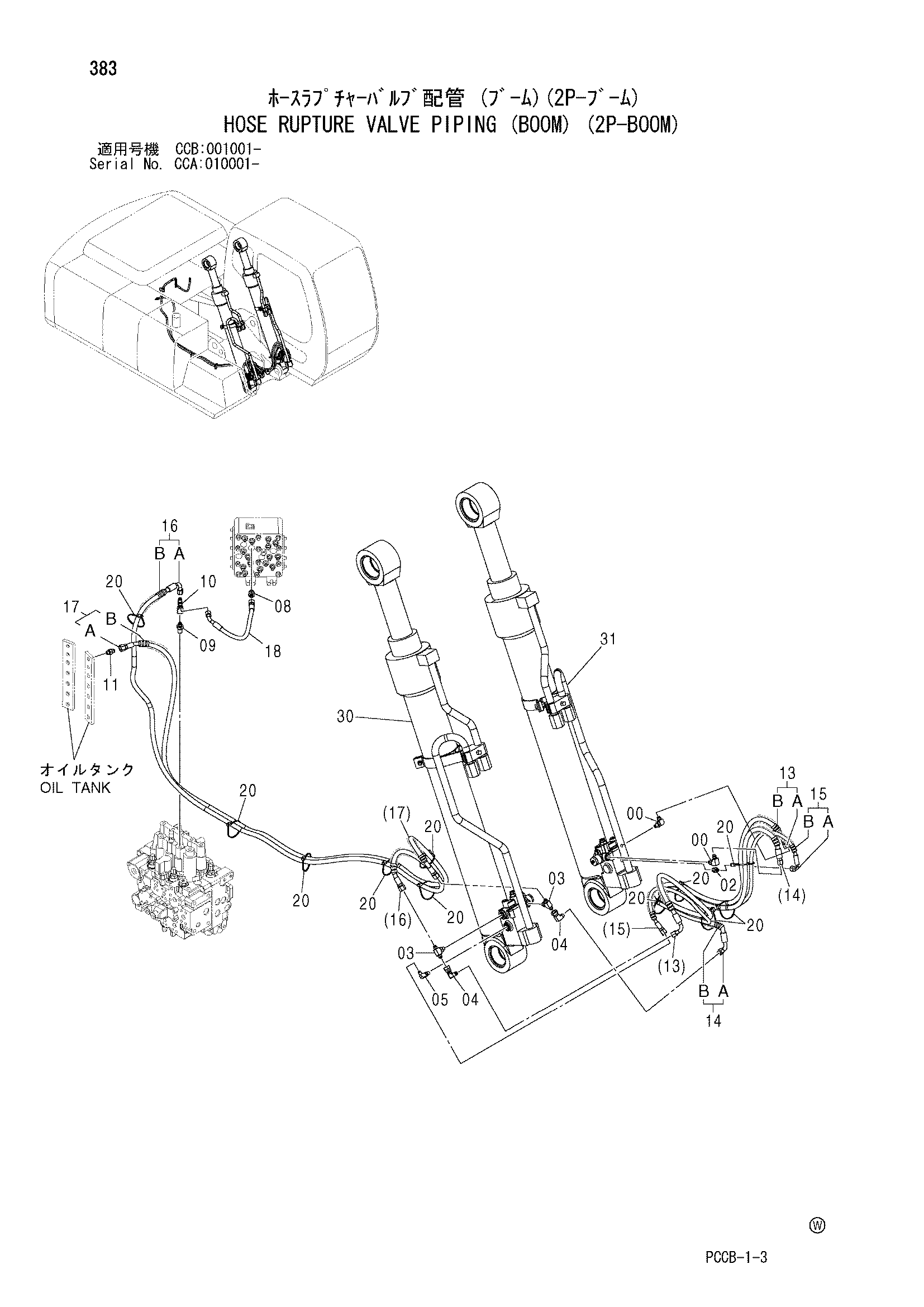

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела) (2P-BOOM)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852523 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 2 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4202422 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9234049 | Шланг в сборе | 1 |
| 13A | 4478290 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 5 |
| 14 | 9228553 | Шланг в сборе | 1 |
| 14A | 4606593 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 9228552 | Шланг в сборе | 1 |
| 15A | 4606592 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 16 | 9234050 | Шланг в сборе | 1 |
| 16A | 4612605 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 8 |
| 17 | 9234051 | Шланг в сборе | 1 |
| 17A | 4612607 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 7 |
| 18 | 4436264 | Шланг | 1 |
| 20 | 4055312 | Ленточный зажим | 11 |
| 30 | 4606765 | Гидроцилиндр.: стрела (правый) | 1 |
| 31 | 4606766 | Гидроцилиндр.: стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
