Облицовка (2-1) — HITACHI ZX180W-AMS

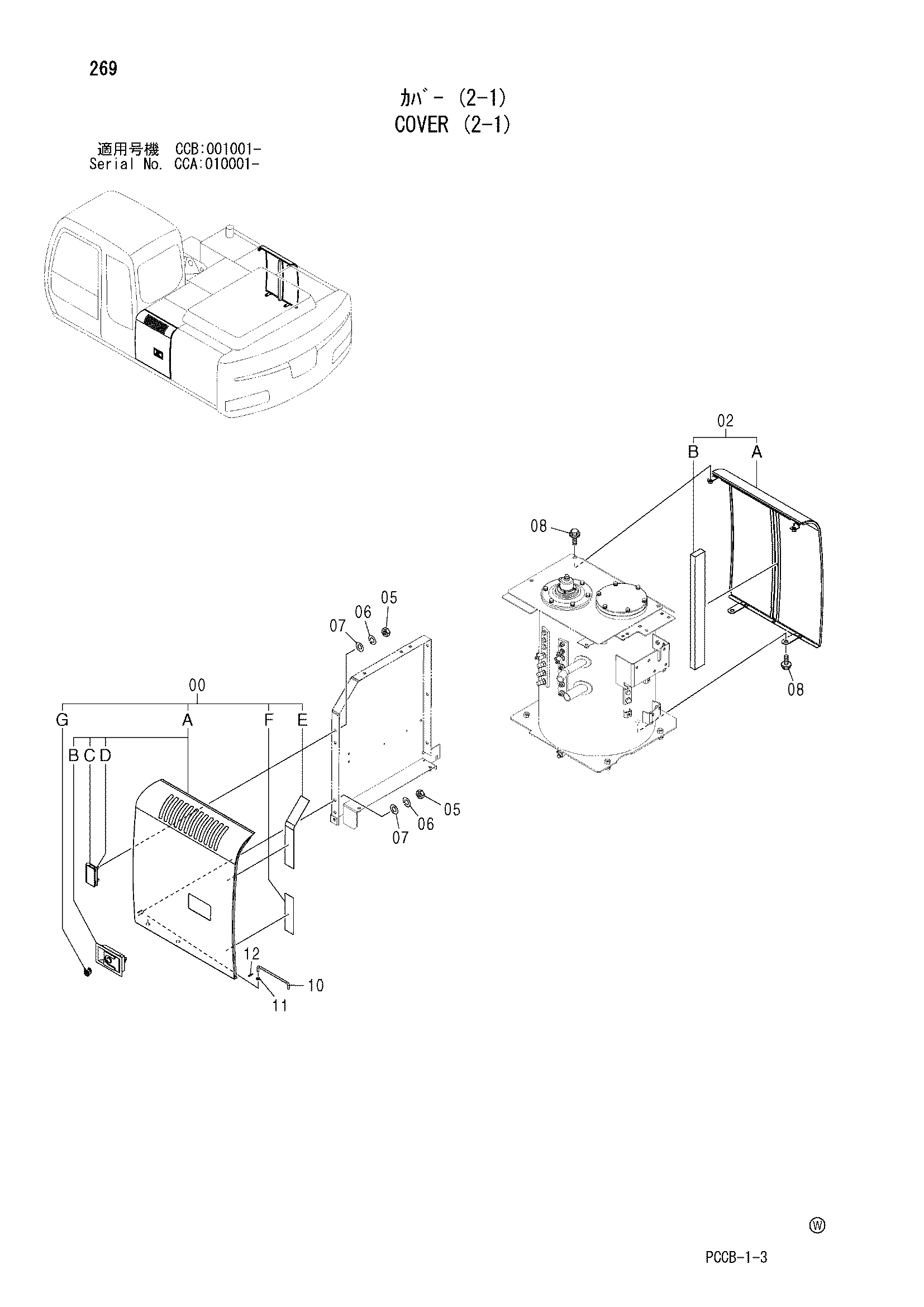

Заводская схема «Облицовка (2-1)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044094 | Дверь в сборе | 1 |
| 00A | 6021709 | Дверь | 1 |
| 00B | 4409395 замена: 4409446 | Замок | 1 |
| 00B | 4409394 | Дверь блокировка (2) | 1 |
| 00C | 3072015 | Петля | 2 |
| 00D | J901025 | Болт | 4 |
| 00E | 4453760 | Резиновая прокладка | 1 |
| 00F | 4453765 | Резиновая прокладка | 1 |
| 00G | 4409396 замена: 4409446 | Гидроцилиндр. блокировка | 1 |
| 00G | 4409394 | Дверь блокировка (2) | 1 |
| 02 | 8094328 | Крышка в сборе | 1 |
| 02A | 7044075 | Крышка | 1 |
| 02B | 4612589 | Резиновая прокладка | 1 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J281030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 4341788 | Стойка | 1 |
| 11 | A590108 | Плоская шайба | 1 |
| 12 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
