Задний трубопроводы (2) — HITACHI ZX180W-AMS

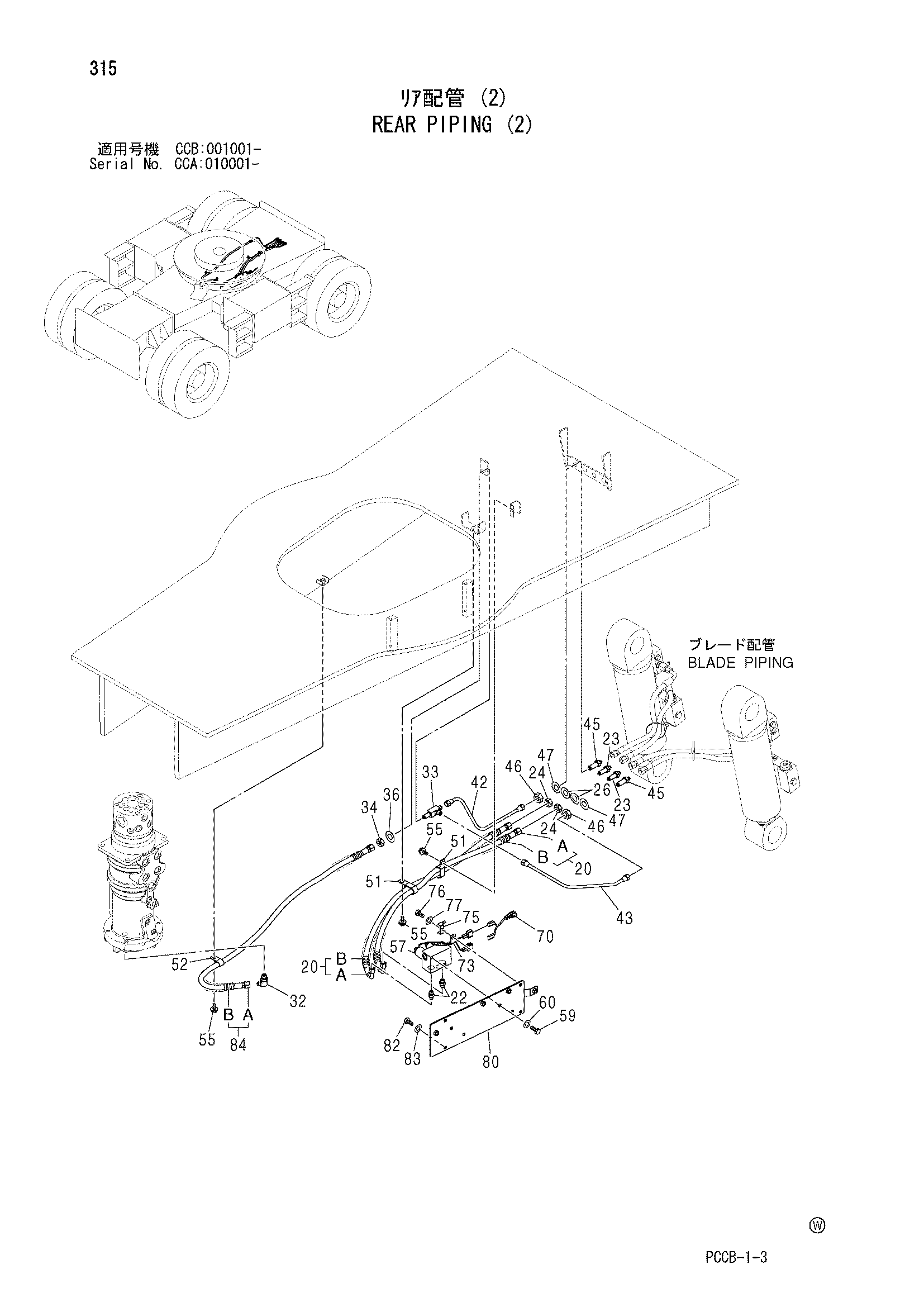

Заводская схема «Задний трубопроводы (2)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 9223211 | Шланг в сборе | 2 |
| 20A | 4479838 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
| 22 | A852123 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4317426 | Адаптер | 2 |
| 24 | 4202531 | Гайка | 2 |
| 26 | A590114 | Плоская шайба | 2 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 3048482 | Тройник | 1 |
| 34 | 4202531 | Гайка | 1 |
| 36 | A590114 | Плоская шайба | 1 |
| 42 | 4614750 | Трубка | 1 |
| 43 | 4614751 | Трубка | 1 |
| 45 | 4183224 | Адаптер | 2 |
| 46 | J952016 | Гайка | 2 |
| 47 | A590116 | Плоская шайба | 2 |
| 51 | 4190266 | Зажим (22X2) | 2 |
| 52 | 4190274 | Зажим (20) | 1 |
| 55 | J271020 | Болт с шайбой | 3 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4463199 | Электромагнитный клапан | 1 |
| 59 | J901020 | Болт | 2 |
| 60 | A590110 | Плоская шайба | 2 |
| 70 | 4468438 | Жгут проводов | 1 |
| 73 | 4190261 | Зажим (10) | 1 |
| 75 | 4602634 | Кронштейн | 1 |
| 76 | J901016 | Болт | 1 |
| 77 | A590110 | Плоская шайба | 1 |
| 80 | 9760487 | Кронштейн | 1 |
| 82 | J901020 | Болт | 4 |
| 83 | A590110 | Плоская шайба | 4 |
| 84 | 9218852 | Шланг в сборе | 1 |
| 84A | 4481627 | Шланг | 1 |
| 84B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
