Топливоподкачивающий насос — HITACHI ZX180W-AMS

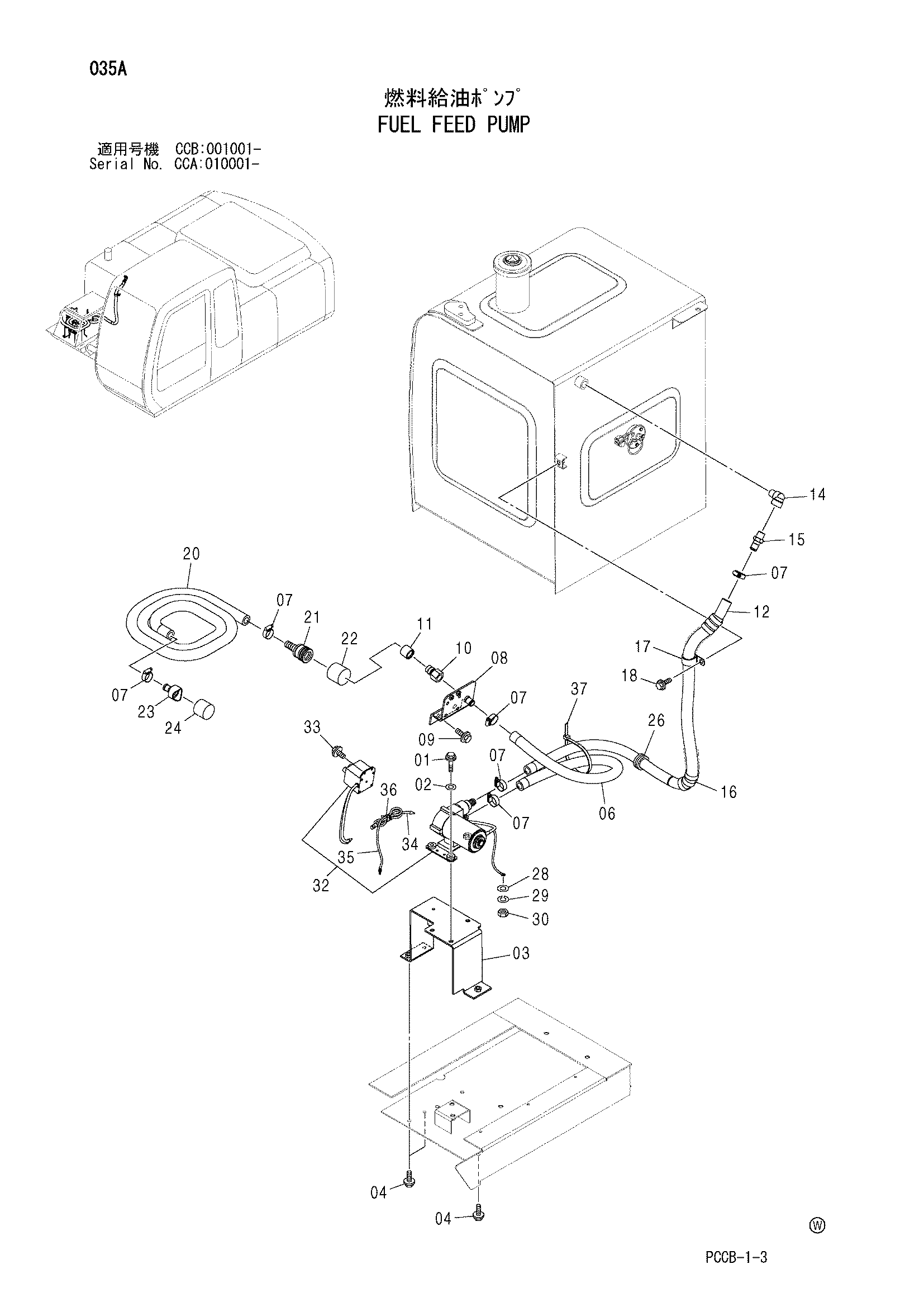

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260835 замена: J260830 | Болт с шайбой | 3 |
| 01A | J900835 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 01 | J260830 | Болт с шайбой | 3 |
| 01A | J900830 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A590108 | Плоская шайба | 3 |
| 03 | 8092659 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4056896 | Топливный шланг | 1 |
| 07 | 4504367 | Хомут шланга | 6 |
| 08 | 8092662 | Кронштейн | 1 |
| 08 | 8094213 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4122884 | Пробка | 1 |
| 11 | 4122886 | Колпачок | 1 |
| 12 | 4271109 | Шланг | 1 |
| 12 | 4296396 | Шланг | 1 |
| 14 | 94-0632 | Угловой штуцер | 1 |
| 15 | 4004589 | Соединение | 1 |
| 16 | 4327294 | Защитный кожух | 2 |
| 17 | 4190264 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4051160 | Топливный шланг | 1 |
| 21 | 4122883 | Разъём | 1 |
| 22 | 4122885 | Колпачок | 1 |
| 23 | 4103527 | Сетчатый фильтр | 1 |
| 24 | 4507650 | Сетчатый фильтр | 1 |
| 26 | 4184582 | Резиновая втулка | 1 |
| 28 | A590106 | Плоская шайба | 1 |
| 29 | A590906 | Пружинная шайба | 1 |
| 30 | M500605 | Гайка | 1 |
| 32 | 4455541 | Насос | 1 |
| 32A | A590108 | Плоская шайба | 2 |
| 33 | J260616 | Болт с шайбой | 2 |
| 33A | J900616 | Болт | 1 |
| 33B | A590106 | Плоская шайба | 1 |
| 34 | 4605353 | Жгут проводов | 1 |
| 35 | 4455876 | Жгут проводов | 1 |
| 36 | 4259220 | Зажим | 1 |
| 37 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
