Пилотные гидролинии (E-2) — HITACHI ZX180W-AMS

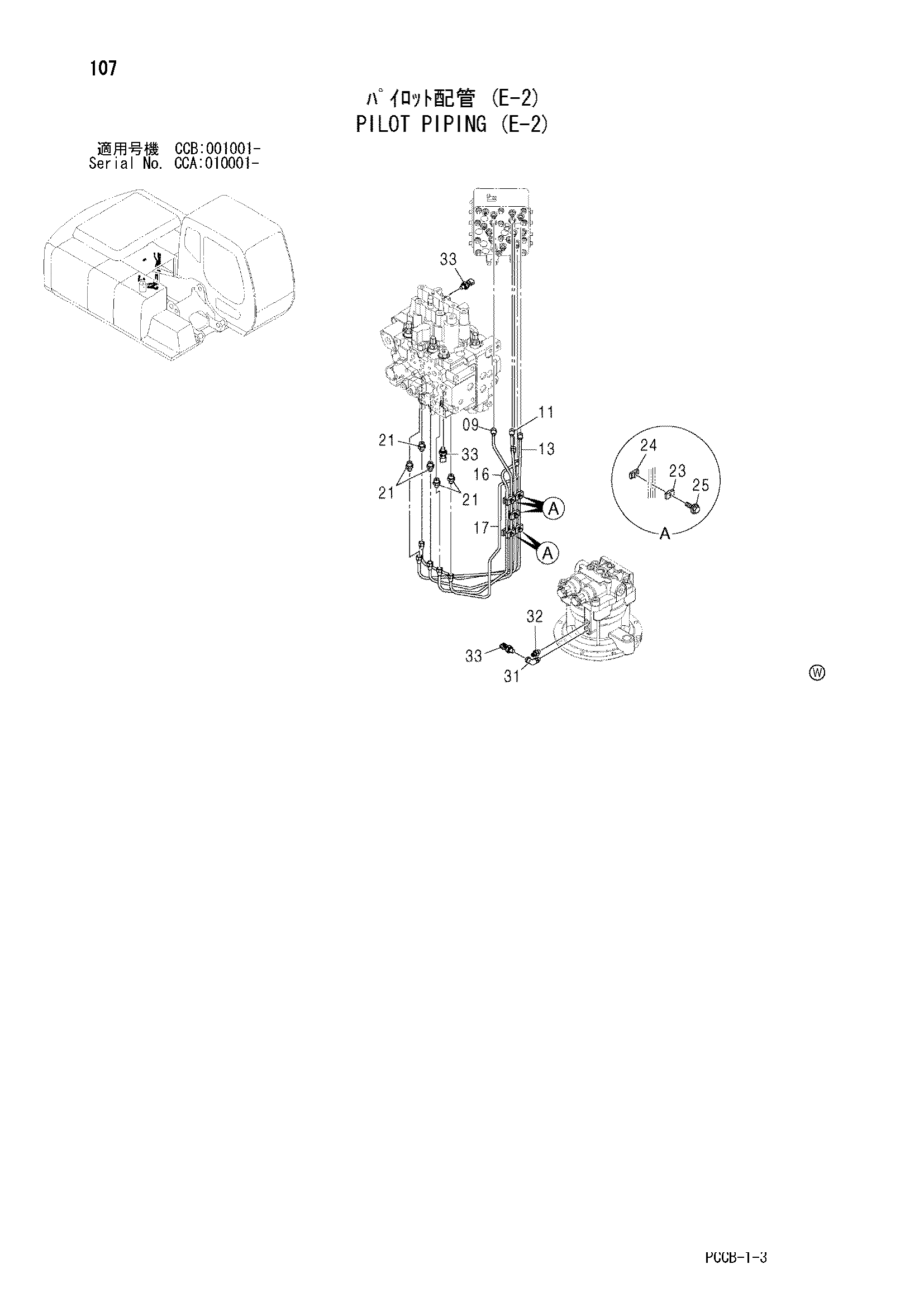

Заводская схема «Пилотные гидролинии (E-2)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 3094354 | Трубка | 1 |
| 11 | 3094355 | Трубка | 1 |
| 13 | 3094533 | Трубка | 1 |
| 16 | 3094356 | Трубка | 1 |
| 17 | 3094358 | Трубка | 1 |
| 21 | 4255305 | Штуцер трубки | 5 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9735305 | Хомут | 5 |
| 24 | 9735306 | Хомут | 5 |
| 25 | J260825 | Болт с шайбой | 5 |
| 25A | J900825 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 31 | 4376846 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852123 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4436535 | Датчик давления | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
