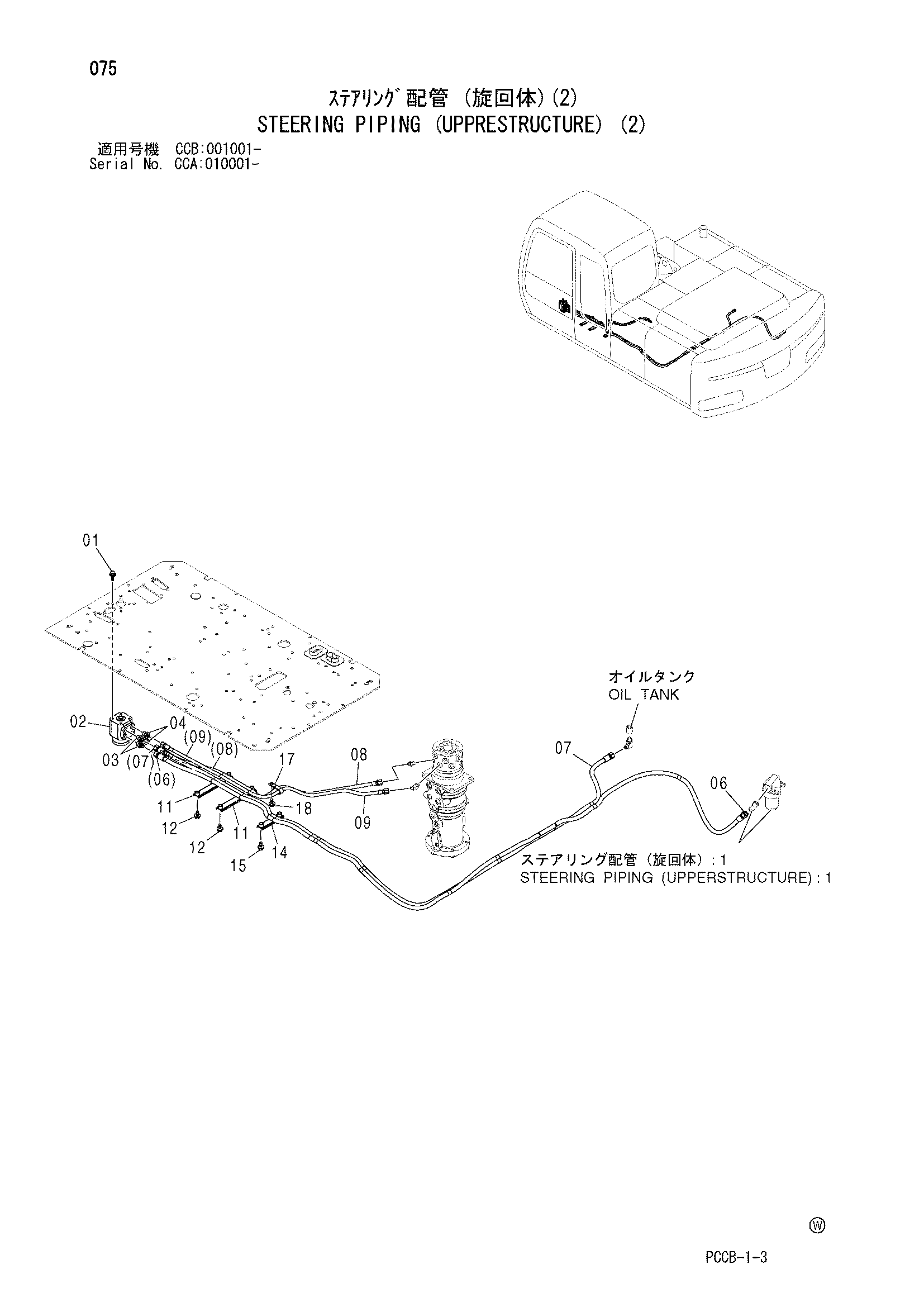

Рулевое управление трубопроводы (уппреструктуре) (2) — HITACHI ZX180W-AMS
Заводская схема «Рулевое управление трубопроводы (уппреструктуре) (2)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4608305 | Клапан рулевого управления | 1 |
| 03 | A852134 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852133 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4611607 | Шланг (P) | 1 |
| 07 | 4483414 | Шланг (T) | 1 |
| 08 | 4483411 | Шланг (RH) | 1 |
| 09 | 4483412 | Шланг (LH) | 1 |
| 11 | 9760910 | Хомут шланга | 2 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 9760909 | Хомут шланга | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4190266 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
