Пилотные гидролинии (B) — HITACHI ZX180W-AMS

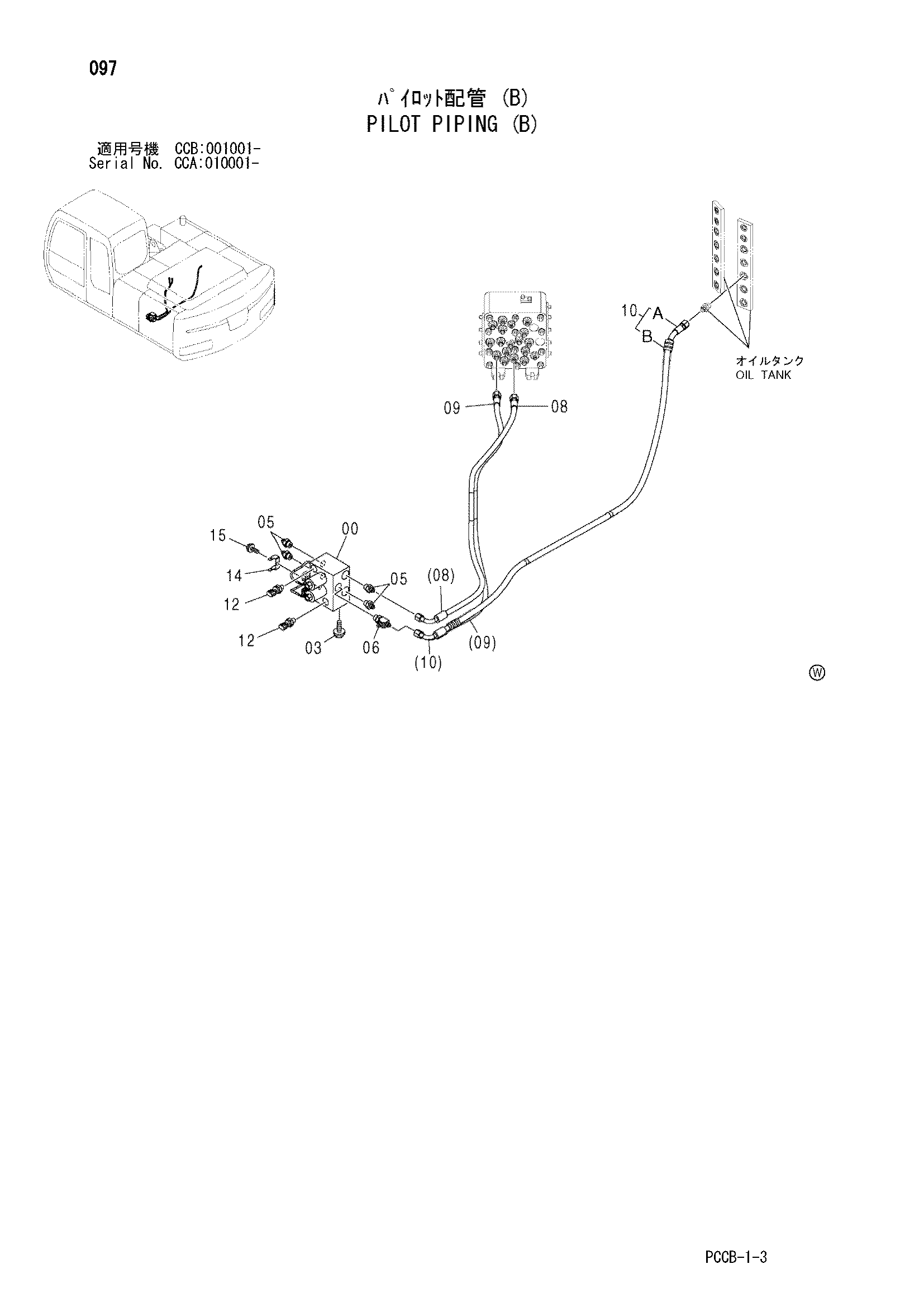

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX180W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454840 | Клапан регулировочный | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852133 | Адаптер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4611507 | Шланг (левый) | 1 |
| 09 | 4488360 | Шланг (K) | 1 |
| 10 | 9232897 | Шланг в сборе | 1 |
| 10A | 4611508 | Шланг (T12) | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 12 | 4436535 | Датчик давления | 2 |
| 14 | 4602634 | Кронштейн | 1 |
| 15 | J271016 | Болт с шайбой | 1 |
| 15A | J901016 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX180W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
